Провод ПТКС

Провод ПТКС — высокотемпературный термоэлектродный провод с изоляцией из кремнезёмной нити. Предназначен для подключения термопар и передачи термоэлектрического сигнала в системах измерения температуры, в том числе при высокотемпературной обработке сварных соединений. В зависимости от производителя и исполнения верхний температурный предел может составлять от +900 до +1000 °C.

Расшифровка

П — провод;
Т — термоэлектродный;
К — изоляция из кремнезёмных нитей;
С — оболочка из стеклонитей.

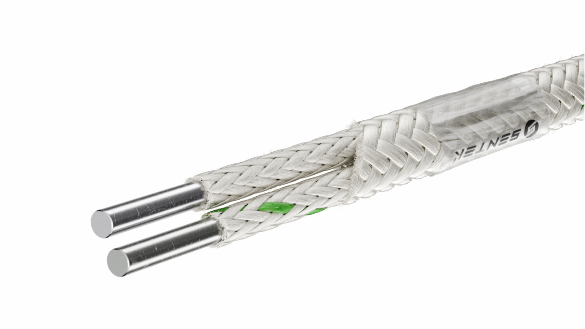

Конструкция

Токопроводящие жилы — две жилы из термоэлектродных материалов, соответствующих выбранному типу термопары. Например, для исполнения ХА используются хромель и алюмель.
Изоляция жил — кремнезёмная нить, обеспечивающая электрическую изоляцию и устойчивость к воздействию высоких температур.
Наружная оболочка — кремнезёмная нить, формирующая дополнительный защитный слой и повышающая механическую прочность провода.
Экран — может устанавливаться поверх наружной оболочки по требованию заказчика для дополнительной защиты от внешних электромагнитных помех.

Технические характеристики

Тип провода	термоэлектродный, высокотемпературный
Модификации	ПТКСс, ПТКСЛс, ПТКСЛсЭ
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ЖК, НН
Диаметр	0.2 до 1.2 мм
Количество жил	2-12
Материал изоляции жил	из полиэтилентерефталатной пленки (пленка ПЭТ) и оплетки полиэфирной нитью
Материал наружной оболочки	из кремнеземной нити
Внешний экран	из кремнеземной нити
Диапазон рабочих температур	-60º С -до +1000 º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТКС предназначен для подключения термопар и контроля температуры в технологических процессах с высокой температурой окружающей среды. Он применяется в промышленном оборудовании, где обычная полимерная изоляция не обеспечивает необходимую термостойкость.
Провод используется:

для подключения термопар в высокотемпературных установках;
для контроля температуры при термической обработке сварных соединений;
в металлургическом производстве;
при термообработке металлических изделий;
в печах и нагревательном оборудовании;
в системах промышленной термометрии.
