Провод ПТСЭС
ПТСЭС — это экранированный термоэлектродный провод с силиконовой изоляцией и оболочкой, оснащённый внутренним экраном из медной лужёной проволоки. Предназначен для подключения термопар к измерительным приборам, температурным контроллерам и системам промышленной автоматизации в условиях повышенных температур и электромагнитных помех.
Расшифровка
П — провод;
Т — термоэлектродный;
С — изоляция и оболочка из силиконовой резины;
Э —с экранированием
С — дополнительная защитная оболочка из силикона.
Т — термоэлектродный;
С — изоляция и оболочка из силиконовой резины;
Э —с экранированием
С — дополнительная защитная оболочка из силикона.

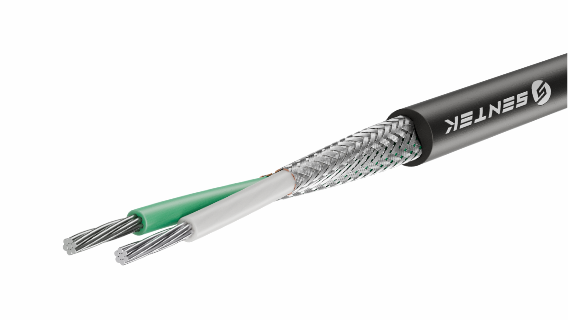

Конструкция
Токопроводящие жилы. Это многопроволочные жилы, которые соответствуют типу подключаемой термопары. Они могут быть выполнены из различных сплавов: медь и константан, ХА и константан (ХА), ХК и константан (ХК), НН и константан (НН) и другие. Количество жил — от 2 до 4.
Изоляция жил. Выполнена из силиконовой резины, которая обладает высокой термостойкостью, эластичностью и устойчивостью к старению.
Внутренний экран. Представляет собой оплётку из медной лужёной проволоки. Экран эффективно снижает влияние внешних электромагнитных наводок, которые могут возникать при прокладке рядом с силовыми кабелями, электродвигателями и другим промышленным оборудованием.
Наружная оболочка. Также выполнена из силиконовой резины.
Изоляция жил. Выполнена из силиконовой резины, которая обладает высокой термостойкостью, эластичностью и устойчивостью к старению.
Внутренний экран. Представляет собой оплётку из медной лужёной проволоки. Экран эффективно снижает влияние внешних электромагнитных наводок, которые могут возникать при прокладке рядом с силовыми кабелями, электродвигателями и другим промышленным оборудованием.
Наружная оболочка. Также выполнена из силиконовой резины.
Технические характеристики
Назначение
Основная задача провода — обеспечить точную передачу сигнала от термопары к измерительным устройствам с минимальными искажениями и высокой стабильностью характеристик.
Провод ПТСЭС используется в следующих сферах:
Провод ПТСЭС используется в следующих сферах:
- системы АСУ ТП (автоматизированные системы управления технологическими процессами);
- промышленная автоматизация;
- энергетическое оборудование;
- металлургические установки;
- печи и сушильные установки;
- технологические линии;
- шкафы управления;
- оборудование с преобразователями частоты;
- производственные линии с высоким уровнем помех;
- лабораторные системы контроля температуры.
