NYCYнг(A)

Кабель NYCYнг(A)

NYCYнг(A) — силовой кабель с медными токопроводящими жилами, ПВХ-изоляцией, концентрическим медным проводником и наружной оболочкой из ПВХ-пластиката пониженной горючести. Исполнение нг(A) предназначено для прокладки кабеля в пучках и характеризуется нераспространением горения. Кабель рассчитан на номинальное напряжение 0,6/1 кВ.

Расшифровка

N — кабель соответствует требованиям европейских стандартов DIN VDE (Normenleitung);
Y — изоляция жил выполнена из ПВХ-пластиката;
C — наличие концентрического проводника из медных проволок;
Y — наружная оболочка выполнена из ПВХ-пластиката;
нг(A) — кабель не распространяет горение при групповой прокладке, категория А.

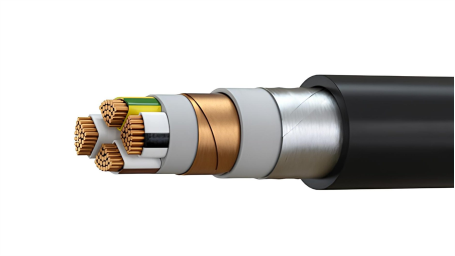

Конструкция

Токопроводящая жила — медная, однопроволочная или многопроволочная, класса 1 или 2 в зависимости от исполнения.
Изоляция жил — поливинилхлоридный пластикат пониженной горючести. Жилы имеют цветовую или цифровую маркировку для их идентификации.
Скрутка — изолированные жилы скручены в сердечник кабеля.
Концентрический проводник — выполнен из медных проволок, уложенных вокруг сердечника, и соединён медной лентой. Он может использоваться в качестве защитного или заземляющего проводника.
Наружная оболочка — изготовлена из ПВХ-пластиката пониженной горючести, обеспечивающего защиту кабеля от механических и внешних воздействий.

Технические характеристики

Номинальное напряжение	0,6/1 кВ
Частота	50 Гц
Материал токопроводящих жил	Медь
Количество жил	1–5
Сечение токопроводящих жил	1,5–300 мм²
Материал изоляции	ПВХ
Концентрический проводник	Медные проволоки с медной лентой
Наружная оболочка	ПВХ-пластикат, исполнение «нг(A)»
Рабочая температура	−50…+50 °C
Допустимая температура жил при длительной эксплуатации	до +70 °C
Допустимая температура жил при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5–15 наружных диаметров
Срок службы	не менее 30 лет

Точные диапазоны сечений, температуры, радиуса изгиба и срок службы зависят от конкретного исполнения кабеля и стандарта производителя.

Назначение

NYCYнг(A) предназначен для передачи и распределения электрической энергии в сетях напряжением до 1 кВ. Кабель применяется для стационарной прокладки:

внутри зданий и сооружений;
на открытом воздухе;
в земле;
в бетоне;
в кабельных каналах и трубах;
во влажных помещениях;
в промышленных и распределительных сетях;
при групповой прокладке, когда требуется ограничить распространение горения.

Концентрический медный проводник позволяет использовать кабель в системах, где требуется дополнительная защита от поражения электрическим током и заземление.
