КВВГнг(А)-LSLTx

Кабель КВВГнг(А)-LSLTx

Кабель КВВГнг(А)-LSLTx — это контрольный кабель с медными токопроводящими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Предназначен для передачи контрольных сигналов, подключения электрических цепей управления, автоматики и измерительных приборов в стационарных электроустановках.

Кабель не распространяет горение при групповой прокладке по категории А, обладает пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения. Эти свойства позволяют применять его на объектах с повышенными требованиями к пожарной безопасности.

Расшифровка

К — контрольный кабель;
В — изоляция токопроводящих жил из поливинилхлоридного пластиката;
В — наружная оболочка из поливинилхлоридного пластиката;
Г — отсутствие защитного покрова;
нг(А) — не распространяет горение при групповой прокладке по категории А;
LS — Low Smoke; пониженное дымо- и газовыделение при горении и тлении;
LTx — Low Toxicity; низкая токсичность продуктов горения кабеля.

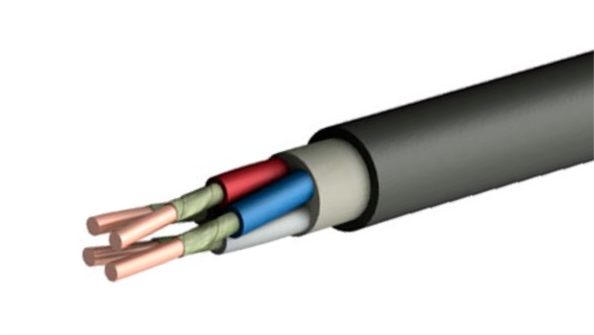

Конструкция

Токопроводящие жилы — медные, однопроволочные, 1-го класса гибкости по ГОСТ 22483.
Изоляция жил — из ПВХ-пластиката пониженной пожарной опасности, с низким дымо- и газовыделением и низкой токсичностью продуктов горения.
Расцветка изоляции — цветовая маркировка жил для их идентификации при подключении.
Скрутка жил — изолированные жилы объединены в единую кабельную конструкцию.
Наружная оболочка — из ПВХ-пластиката пониженной пожарной опасности с низким дымо- и газовыделением и низкой токсичностью продуктов горения.
Защитный покров — отсутствует; кабель не имеет брони и металлического экрана.

Технические характеристики

Номинальное переменное напряжение	до 660 В; частота до 100 Гц
Номинальное постоянное напряжение	до 1000 В
Материал токопроводящих жил	медь
Класс жил	1-й класс; однопроволочные
Количество жил	4, 5, 7, 10, 14
Сечение жил	0,75–6 мм²
Материал изоляции	ПВХ-пластикат пониженной пожарной опасности
Материал наружной оболочки	ПВХ-пластикат пониженной пожарной опасности
Экран	отсутствует
Броня	отсутствует
Диапазон рабочих температур	−50…+50 °C
Допустимая температура нагрева жил при длительной эксплуатации	до +70 °C
Температура монтажа без предварительного подогрева	не ниже −15 °C
Минимальный радиус изгиба	6 наружных диаметров
Номинальная частота	до 100 Гц для переменного напряжения
Климатическое исполнение	УХЛ, ХЛ, Т
Срок службы	не менее 15 лет

Назначение

Кабель КВВГнг(А)-LSLTx применяется для передачи контрольных сигналов и подключения цепей управления, автоматики и измерения в стационарных электроустановках с номинальным напряжением до 660 В переменного тока или до 1000 В постоянного тока.
Кабель используется:

В цепях управления промышленным оборудованием и технологическими установками.
В системах промышленной автоматики и диспетчеризации.
Для подключения контрольно-измерительных приборов и датчиков.
В цепях релейной защиты, сигнализации и контроля.
В распределительных устройствах, шкафах управления и электрических щитах.
На промышленных предприятиях, энергетических объектах и в производственных зданиях.
Для стационарной прокладки в помещениях, кабельных сооружениях, каналах и туннелях.
На объектах с повышенными требованиями к пожарной безопасности, включая здания с массовым пребыванием людей.

Исполнение нг(А)-LSLTx снижает риск распространения горения при групповой прокладке, уменьшает дымо- и газовыделение и ограничивает токсичность продуктов горения. Кабель предназначен для стационарной прокладки и не рассчитан на регулярные изгибы и перемещения в процессе эксплуатации.
