ПТВЭВ

Провод ПТВЭВ

Провод ПТВЭВ — двухжильный термоэлектродный провод с ПВХ-изоляцией, экраном и наружной оболочкой из поливинилхлоридного пластиката. Предназначен для подключения термопар к измерительным приборам и передачи температурных сигналов в системах контроля и автоматизации. Экран обеспечивает защиту сигнальной цепи от внешних электромагнитных помех.

Расшифровка

П — провод;
Т — термоэлектродный;
В — изоляция токопроводящих жил из поливинилхлоридного пластиката;
Э — экран для защиты от внешних электромагнитных помех;
В — наружная оболочка из поливинилхлоридного пластиката.

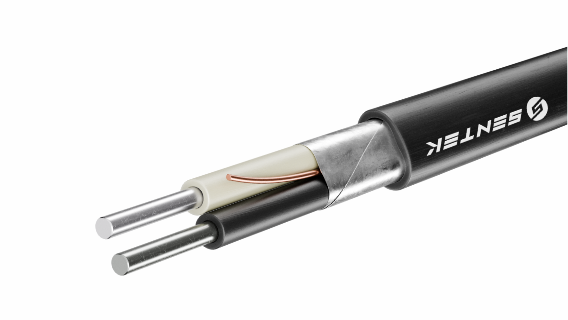

Конструкция

Токопроводящие жилы — однопроволочные; материал зависит от исполнения и типа термопары.
Изоляция жил — поливинилхлоридный пластикат.
Разделительный слой — полиэтилентерефталатная плёнка в соответствующем исполнении.
Экран — алюмофлекс или алюминиевая фольга, в зависимости от исполнения.
Наружная оболочка — поливинилхлоридный пластикат.

Технические характеристики

Тип провода	термоэлектродный, экранированный
Модификации	ПТВЭВт, ПТВЭВнг(А), ПТВЭВнг(А)-LS
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ЖК, НН, ПП, ПР, МКн, ХКн
Сечение жил	0.2 - 2.5 мм²
Количество жил	2
Материал изоляции жил	ПВХ пластикат
Материал наружной оболочки	ПВХ пластикат
Материал экрана	из алюмофлекса
Диапазон рабочих температур	-40º С до +70º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТВЭВ применяется для подключения термопар, удлинения термоэлектрических цепей и передачи температурных сигналов к измерительным приборам, контроллерам и системам автоматизации.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар.
В местах, где требуется защита сигнальной цепи от электромагнитных помех.

При выборе провода необходимо учитывать тип термопары, материал жил, сечение, конструкцию экрана и условия эксплуатации.
