Кабель АВБбШвнг

АВБбШвнг — силовой бронированный кабель с алюминиевыми токопроводящими жилами, ПВХ-изоляцией, бронёй из стальных лент и наружной оболочкой из ПВХ-пластиката, не распространяющего горение. Кабель предназначен для передачи и распределения электрической энергии в стационарных сетях. Исполнение нг позволяет использовать кабель при групповой прокладке, когда требуется ограничить распространение горения.

Расшифровка

А — алюминиевая токопроводящая жила;
В — изоляция жил из ПВХ-пластиката;
Б — броня из стальных лент;
б — отсутствие специальной подушки под бронёй;
Шв — наружный защитный шланг из ПВХ-пластиката;
нг — кабель не распространяет горение при групповой прокладке.

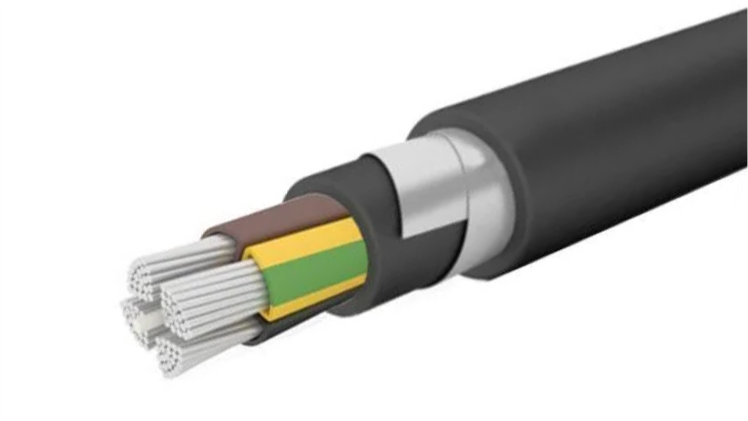

Конструкция

Токопроводящие жилы — алюминиевые, однопроволочные или многопроволочные, круглой или секторной формы в зависимости от исполнения.
Изоляция жил — выполнена из ПВХ-пластиката. Жилы имеют цветовую или цифровую маркировку.
Скрутка — изолированные жилы скручены в сердечник кабеля, промежутки между ними при необходимости заполняются соответствующим материалом.
Броня — выполнена из двух стальных лент, наложенных поверх сердечника. Она обеспечивает механическую защиту кабеля.
Наружная оболочка — выполнена из ПВХ-пластиката пониженной горючести, обеспечивающего защиту от воздействия влаги, механических повреждений и распространения горения.

Технические характеристики

Номинальное напряжение	0,66–1 кВ
Материал токопроводящих жил	Алюминий
Количество жил	1–5
Сечение жил	2,5–240 мм²
Материал изоляции	ПВХ-пластикат
Броня	Две стальные ленты
Наружная оболочка	ПВХ-пластикат, не распространяющий горение
Рабочая температура	−50…+50 °C
Допустимая температура жилы при длительной эксплуатации	до +70 °C
Допустимая температура жилы при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5–10 наружных диаметров
Срок службы	не менее 30 лет

Назначение

АВБбШвнг применяется для передачи и распределения электроэнергии в стационарных сетях. Кабель используется:

в промышленных зданиях и сооружениях;
на электростанциях и подстанциях;
в распределительных сетях;
для прокладки в земле;
в кабельных траншеях и каналах;
на открытом воздухе;
в кабельных сооружениях;
при групповой прокладке, где требуется ограничить распространение горения.

Бронированная конструкция обеспечивает дополнительную механическую защиту, а исполнение нг повышает пожарную безопасность при групповой прокладке кабелей.
