ПТН

Провод ПТН

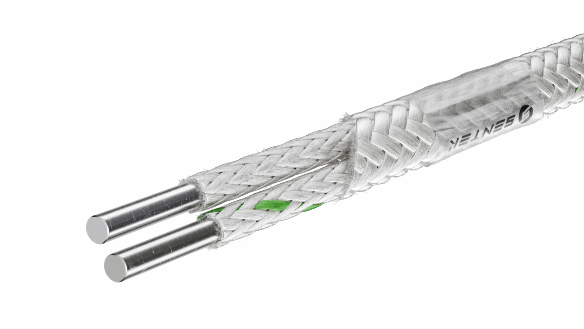

Провод ПТН — термопарный нагревостойкий провод с двумя однопроволочными токопроводящими жилами из пары термоэлектродных сплавов. Изоляция жил и наружная оболочка выполнены из высокотемпературной стеклонити, пропитанной кремнийорганическим составом. Предназначен для подключения термопар к измерительным приборам и передачи сигналов температуры в условиях повышенного нагрева.

Расшифровка

П — провод;
Т — термоэлектродный;
Н — нагревостойкий.

Конструкция

Токопроводящие жилы — однопроволочные, изготовленные из пары термоэлектродных сплавов.
Изоляция жил — высокотемпературная стеклонить.
Наружная оболочка — высокотемпературная стеклонить.
Пропитка — кремнийорганический состав для повышения стойкости изоляции к нагреву.
Экран — отсутствует

Технические характеристики

Тип провода	термопарный, нагревостойкий
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Диаметр жил	0.2 - 1.2 мм
Количество жил	2-12
Материал изоляции жил	из стеклонити повышенной нагревостойкости
Материал наружной оболочки	из стеклонити повышенной нагревостойкости
Диапазон рабочих температур	-60º С до +650º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТН применяется для подключения термопар к измерительным приборам, регуляторам температуры и системам контроля технологических процессов. Используется в качестве термоэлектродного или удлинительного провода при эксплуатации оборудования в условиях повышенного нагрева.
Провод используется:

Для подключения термопар к измерительным приборам и регуляторам температуры.
В промышленных печах и нагревательных установках.
В энергетике и теплоэнергетике для контроля температуры оборудования.
В металлургии и машиностроении.
В системах промышленной автоматизации и контроля технологических процессов.
В лабораторных и испытательных установках для измерения температуры.
Для соединения термопар с приборами регистрации и контроля температуры.
В местах, где необходима высокая нагревостойкость изоляции.

При выборе провода необходимо учитывать тип термопары, соответствие термоэлектродных сплавов, диаметр жил и температурные условия эксплуатации. После сильного нагрева стеклонитяную изоляцию следует предохранять от перегибов и механических нагрузок в соответствии с требованиями производителя.
