ПТНО

Провод ПТНО

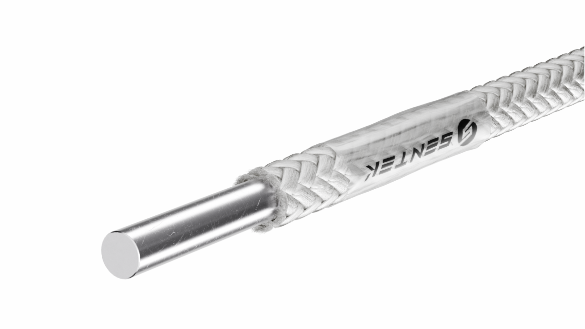

Провод ПТНО — одножильный термопарный нагревостойкий провод, предназначенный для изготовления термопар фиксированного монтажа и измерения температуры в условиях повышенного нагрева. Токопроводящая жила выполняется из термоэлектродного сплава, а изоляция — из стеклонити повышенной нагревостойкости.

Расшифровка

П — провод;
Т — термопарный;
Н — нагревостойкий;
О — одножильный.

Конструкция

Токопроводящая жила — однопроволочная, изготовленная из термоэлектродного сплава. В зависимости от исполнения может применяться хромель, копель или алюмель.
Изоляция жилы — стеклонить повышенной нагревостойкости, обеспечивающая электрическую изоляцию и защиту проводника при воздействии высоких температур.
Защитная пропитка — в зависимости от исполнения изоляция может обрабатываться жаростойким электроизоляционным составом для повышения устойчивости к нагреву.
Наружная оболочка — отдельная полимерная оболочка в базовом исполнении не предусмотрена; защиту обеспечивает изоляционная обмотка из стеклонити.
Температура эксплуатации — от -60 º С до +650 º С (от – 60º С до 900 º С для исполнения ПТНО-900; от – 60º С до 1100 º С

Технические характеристики

Тип провода	термопарный, высокотемпературный
Модификации	ПТНО-900, ПТНО-1100
Конструкция жил	однопроволочные
Материал токопроводящих жил	из термоэлектродного сплава
Типы термоэлектродных сплавов	ОА, ОХ, ОК
Диаметр	0.2 до 1.2 мм
Количество жил	1
Материал изоляции жил	из высокотемпературной стеклонити
Материал наружной оболочки	из высокотемпературной стеклонити
Внешний экран	отсутствует
Диапазон рабочих температур	-60º С -до +650 º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТНО предназначен для изготовления термопар фиксированного монтажа. Он используется для контроля температуры в промышленных установках и технологическом оборудовании, где необходима нагревостойкая изоляция.
Провод используется:

для изготовления термопар фиксированного монтажа;
для измерения температуры в промышленном оборудовании;
в системах контроля технологических процессов;
в нагревательных установках и печах при соответствии температурному классу конкретного исполнения;
в составе измерительных устройств и температурных датчиков.

При выборе ПТНО необходимо учитывать тип термопары, материал и диаметр жилы, а также допустимую рабочую температуру конкретного исполнения.
