КМТГВ

Кабель КМТГВ

Кабель КМТГВ — многожильный термоэлектродный кабель с многопроволочными токопроводящими жилами и изоляцией из поливинилхлоридного (ПВХ) пластиката. Предназначен для подключения термопар к измерительным приборам и системам автоматического контроля температуры. Многопроволочная конструкция жил обеспечивает гибкость кабеля и удобство монтажа в электрических цепях промышленной автоматики. Кабель выпускается с термоэлектродными сплавами ХА и ХК, а также с медными жилами в соответствующих исполнениях.

Расшифровка

К — кабель;
М — многожильный;
Т — термоэлектродный;
Г — гибкий, с многопроволочными жилами;
В — изоляция и наружная оболочка из поливинилхлоридного пластиката.

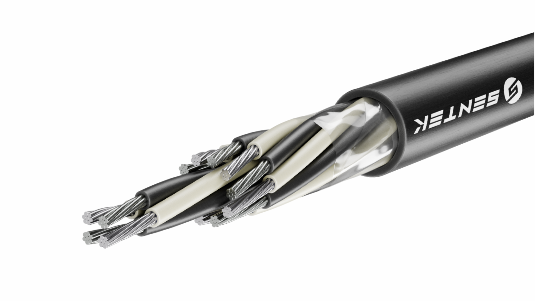

Конструкция

Токопроводящие жилы — многопроволочные, выполненные из пары термоэлектродных сплавов ХА (хромель-алюмель), ХК (хромель-копель) либо из меди в предусмотренных исполнениях. Многопроволочная структура повышает гибкость кабеля.
Изоляция жил — поливинилхлоридный (ПВХ) пластикат, обеспечивающий электрическую изоляцию токопроводящих жил.
Наружная оболочка — поливинилхлоридный пластикат, защищающий внутренние элементы кабеля от внешних воздействий при эксплуатации.

Технические характеристики

Тип кабеля	многожильный, термоэлектродный
Модификации	КМТГВт, КМТГВ ХЛ, КМТГВнг, КМТГВнг(А), КМТГВнг(А)-LS и др
Конструкция жил	многопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, М
Сечение жил	0,22 - 2,5 мм²
Количество жил	2 - 28
Материал изоляции жил	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат
Диапазон рабочих температур	−40 до +70 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КМТГВ предназначен для подключения термопар и передачи термоэлектрических сигналов в измерительные приборы, контроллеры и системы автоматизации. Благодаря многопроволочным жилам он удобен для монтажа в шкафах управления, измерительных цепях и технологическом оборудовании.
Кабель используется:

для подключения термопар к приборам измерения температуры;
в системах контроля и регулирования технологических процессов;
в шкафах управления и промышленной автоматике;
для передачи сигналов от температурных датчиков;
в измерительных цепях промышленного оборудования;
при монтаже кабельных линий, где требуется гибкость многопроволочных жил.

При выборе кабеля КМТГВ необходимо учитывать тип термоэлектродной пары, количество жил, сечение проводников и температурные условия эксплуатации.
