КТМСЭ

Кабель КТМСЭ

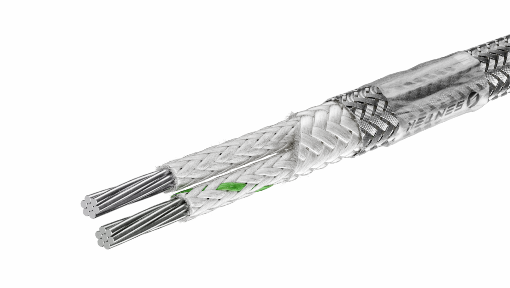

Кабель КТМСЭ — гибкий многожильный термопарный кабель с многопроволочными токопроводящими жилами из пары термоэлектродных сплавов, изоляцией и оболочкой из стеклонити, а также наружным экраном из нержавеющей стали. Предназначен для подключения термопар, передачи термоэлектрических сигналов и использования в качестве гибких выводов термопар, работающих при повышенных температурах.

Расшифровка

К — кабель;
Т — термопарный;
М — многопроволочные жилы;
С — изоляция и оболочка из стеклонити;
Э — экранированное исполнение кабеля.

Конструкция

Токопроводящие жилы — многопроволочные, гибкие; выполнены из пары термоэлектродных сплавов.
Материал жил — ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК; конкретная пара сплавов зависит от исполнения.
Изоляция жил — из стеклонити.
Наружная оболочка — из стеклонити.
Наружный экран — из нержавеющей стали; обеспечивает дополнительную механическую защиту и уменьшает воздействие внешних электромагнитных помех.

Технические характеристики

Тип кабеля	термопарный, гибкий, многожильный, экранированный
Конструкция жил	многопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2 - 12
Материал изоляции жил	стеклонить
Материал наружной оболочки	стеклонить
Материал экрана	нержавеющая сталь
Диапазон рабочих температур	−60 до +400 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КТМСЭ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами и системами автоматизации. Используется в качестве гибких выводов термопар, устанавливаемых в зонах с повышенной температурой, а также в системах измерения и контроля температуры.
Кабель используется:

Для подключения термопар к измерительным приборам, контроллерам и регистрирующим устройствам.
В системах промышленной автоматики и управления технологическими процессами.
На промышленных предприятиях для контроля температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для передачи сигналов от температурных датчиков.
В лабораторном и испытательном оборудовании, где требуется измерение и регистрация температуры.
Для подключения гибких выводов термопар в зонах с повышенной температурой окружающей среды.
В системах сбора и обработки данных, использующих сигналы термоэлектрических преобразователей.

Изоляция и оболочка из стеклонити позволяют применять кабель при повышенных температурах, а экран из нержавеющей проволоки обеспечивает дополнительную механическую защиту и снижает влияние внешних помех. Кабель не предназначен для эксплуатации в условиях высокой влажности; при выборе исполнения необходимо учитывать тип термопары, совместимость термоэлектродных сплавов и условия монтажа.
