КВВГнг-FRLS

Кабель КВВГнг-FRLS

КВВГнг-FRLS — огнестойкий контрольный кабель с медными токопроводящими жилами, изоляцией и наружной оболочкой из ПВХ-пластиката. Кабель предназначен для передачи электрических сигналов и подключения цепей управления, контроля, автоматики и релейной защиты в стационарных электроустановках. Исполнение нг-FRLS не распространяет горение при групповой прокладке, сохраняет работоспособность при воздействии пламени в течение установленного времени и характеризуется пониженным дымо- и газовыделением.

Расшифровка

К — контрольный кабель;
В — изоляция жил из ПВХ-пластиката;
В — наружная оболочка из ПВХ-пластиката;
Г — отсутствие защитного покрова;
нг — не распространяет горение при групповой прокладке;
FR — Fire Resistant; огнестойкое исполнение, сохраняет работоспособность при воздействии пламени в течение установленного времени;
LS — Low Smoke; пониженное дымо- и газовыделение при горении и тлении.

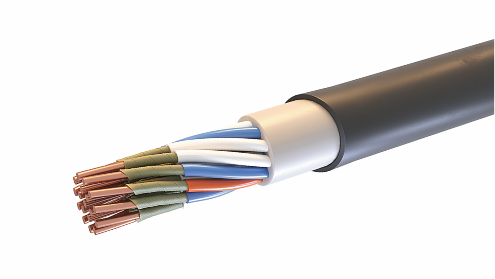

Конструкция

Токопроводящие жилы — Медные; однопроволочные;
Изоляция жил — ПВХ-пластикат; обеспечивает электрическую изоляцию токопроводящих жил;
Огнестойкий элемент — Специальный огнестойкий барьерный слой; обеспечивает сохранение работоспособности кабеля при воздействии пламени;
Скрутка жил — Изолированные жилы скручены в сердечник;
Заполнение — Полимерный материал; обеспечивает необходимую форму сердечника;
Наружная оболочка — ПВХ-пластикат пониженной пожарной опасности; ограничивает распространение горения и характеризуется пониженным дымо- и газовыделением;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	до 660 В
Частота	50 Гц
Материал токопроводящих жил	Медь
Количество жил	4–61
Сечение жил	0,75–10 мм²
Материал изоляции	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат пониженной пожарной опасности
Конструкция	Круглая
Броня	Отсутствует
Рабочая температура	−50…+50 °C
Допустимая температура жил при длительной эксплуатации	до +70 °C
Максимальная температура жил при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5 наружных диаметров
Пожарные свойства	Не распространяет горение при групповой прокладке; огнестойкое исполнение; пониженное дымо- и газовыделение
Срок службы	не менее 30 лет

Назначение

КВВГнг-FRLS применяется для передачи электрических сигналов и подключения цепей управления, контроля и автоматики в стационарных электроустановках.
Кабель используется:

для подключения систем управления и автоматики;
в цепях релейной защиты и сигнализации;
для передачи контрольных сигналов;
в системах противопожарной автоматики;
в распределительных устройствах и электрощитовых;
на промышленных и энергетических объектах;
для стационарной прокладки внутри зданий и сооружений;
в системах, где требуется сохранение работоспособности контрольных цепей при пожаре;
при групповой прокладке кабельных линий с повышенными требованиями к пожарной безопасности.

Благодаря огнестойкому исполнению FRLS кабель КВВГнг-FRLS сохраняет работоспособность при воздействии пламени в течение установленного времени, не распространяет горение при групповой прокладке и характеризуется пониженным дымо- и газовыделением.
