СБВГ

Кабель СБВГ

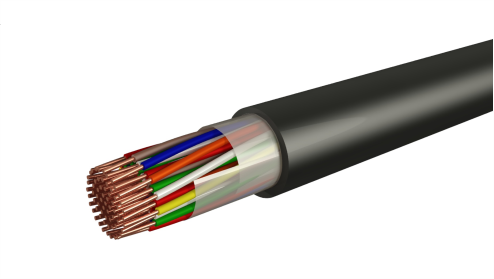

Кабель СБВГ — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией и наружной оболочкой из ПВХ-пластиката. Кабель предназначен для систем сигнализации, централизации и блокировки, а также для передачи сигналов управления и контроля. Конструкция не имеет брони и предназначена преимущественно для одиночной прокладки при отсутствии механических воздействий.

Расшифровка

СБ — сигнально-блокировочный кабель;
В — оболочка из ПВХ-пластиката;
Г — отсутствие защитного покрова.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,8; 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен;
Скрутка — Одиночные изолированные жилы или пары жил скручены в сердечник;
Поясная изоляция — Лента из полиэтилентерефталата;
Экран — Может предусматриваться по согласованию с заказчиком; выполняется из алюминиевой ленты с контактной медной проволокой;
Наружная оболочка — ПВХ-пластикат;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,8; 0,9; 1,0 мм
Количество жил	3, 4, 5, 12, 16, 30; для жил Ø 0,9–1,0 мм также 33 и 42
Количество пар	3, 4, 7, 10, 12, 15 — для жил Ø 0,8 мм; 1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30 — для жил Ø 0,9–1,0 мм
Материал изоляции	Полиэтилен
Материал оболочки	ПВХ-пластикат
Броня	Отсутствует
Рабочая температура	−40…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	не ниже 0 °C
Минимальный радиус изгиба	7 наружных диаметров
Область прокладки	Одиночная прокладка; помещения, сухие каналы и туннели
Срок службы	не менее 12 лет

Количество жил и пар по согласованию с изготовителем допускаются также кабели с числом жил 7, 9, 19, 21, 24, 27, 37, 48 и 61.

Назначение

СБВГ применяется для передачи электрических сигналов и подключения цепей сигнализации, управления и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах железнодорожной автоматики и телемеханики;
на промышленных и энергетических объектах;
для стационарной прокладки внутри зданий и сооружений;
в кабельных каналах, туннелях и других защищённых местах;
при прокладке в условиях, где не требуется дополнительная механическая защита кабеля.

Благодаря полиэтиленовой изоляции СБВГ обеспечивает стабильные электрические характеристики сигнальных цепей; наружная оболочка из ПВХ-пластиката защищает кабель от воздействия окружающей среды при стационарной прокладке.
