ПТНЭ

Провод ПТНЭ

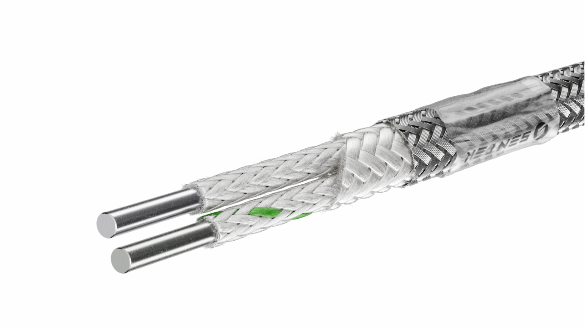

Провод ПТНЭ — термопарный нагревостойкий экранированный провод с двумя однопроволочными токопроводящими жилами из пары термоэлектродных сплавов. Изоляция жил и наружная оболочка выполнены из высокотемпературной стеклонити. Наружный экран из нержавеющей стали защищает сигнальную цепь от внешних электромагнитных помех. Провод применяется для подключения термопар к измерительным приборам и регуляторам температуры.

Расшифровка

П — провод;
Т — термоэлектродный;
Н — нагревостойкий;
Э — экранированный.

Конструкция

Токопроводящие жилы — две однопроволочные жилы из пары термоэлектродных сплавов.
Изоляция жил — высокотемпературная стеклонить.
Наружная оболочка — стеклонить повышенной нагревостойкости, в исполнении производителя может быть пропитана кремнийорганическим составом.
Экран — наружный, из нержавеющей стальной проволоки.

Технические характеристики

Тип провода	термопарный, нагревостойкий, экранированный
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Диаметр жил	0.2 - 1.38 мм
Количество жил	2-12
Материал изоляции жил	из стеклонити повышенной нагревостойкости
Материал наружной оболочки	из стеклонити повышенной нагревостойкости
Внешний экран	из нержавеющей проволоки
Диапазон рабочих температур	-60º С до +650º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТНЭ применяется для подключения термопар к измерительным приборам, регуляторам температуры и системам контроля технологических процессов. Стеклонитяная изоляция рассчитана на повышенные температуры, а металлический экран помогает уменьшить влияние электромагнитных помех на измерительный сигнал.
Провод используется:

Для подключения термопар к измерительным приборам и регуляторам температуры.
В промышленных печах и нагревательных установках.
В энергетике и теплоэнергетике для контроля температуры оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В системах промышленной автоматизации и контроля технологических процессов.
В лабораторных и испытательных установках для измерения температуры.
Для передачи сигналов от термопар к приборам регистрации и контроля температуры.
В местах, где необходимы нагревостойкая изоляция и защита сигнальной цепи от электромагнитных помех.

При выборе провода необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, диаметр жил и условия эксплуатации. После нагрева изоляции до высоких температур следует избегать механических нагрузок и перегибов, если это запрещено документацией производителя.
