ПТФФ

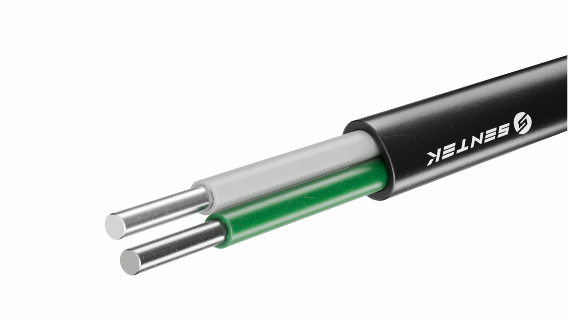

Провод ПТФФ

Провод ПТФФ — термоэлектродный провод с токопроводящими жилами, изоляцией и наружной оболочкой из фторопласта. Предназначен для подключения термопар к измерительным приборам, передачи термоэлектрических сигналов и удлинения измерительных цепей. Выпускается для различных типов термопар и сечений жил.

Расшифровка

П — провод;
Т — термоэлектродный;
Ф — изоляция токопроводящих жил из фторопласта;
Ф — наружная оболочка из фторопласта.

Конструкция

Токопроводящие жилы — однопроволочные, изготовленные из пары термоэлектродных сплавов либо из сочетания металлов, предусмотренного исполнением.
Изоляция жил — фторопласт.
Наружная оболочка — фторопласт.
Исполнение — без наружного экрана

Технические характеристики

Тип провода	термоэлектродный
Модификации	ПТФФ-250
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2-12
Материал изоляции жил	фторопласт
Материал наружной оболочки	фторопласт
Экран	отсутствует
Диапазон рабочих температур	-80º С до +200º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТФФ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Фторопластовая изоляция и оболочка позволяют использовать его в условиях повышенных температур в пределах, установленных для конкретного исполнения.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В установках, где требуется термоэлектродный провод с фторопластовой изоляцией и оболочкой.

При выборе необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил и максимальную рабочую температуру конкретного исполнения.
