СБПу

Кабель СБПу

Кабель СБПу — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией и утолщённой полиэтиленовой оболочкой. Кабель предназначен для систем сигнализации, централизации, блокировки и автоматики; применяется для стационарной прокладки в земле, траншеях и пластмассовых трубопроводах при отсутствии значительных механических воздействий.

Расшифровка

СБ — сигнально-блокировочный кабель;
П — полиэтиленовая оболочка;
у — утолщённая оболочка.

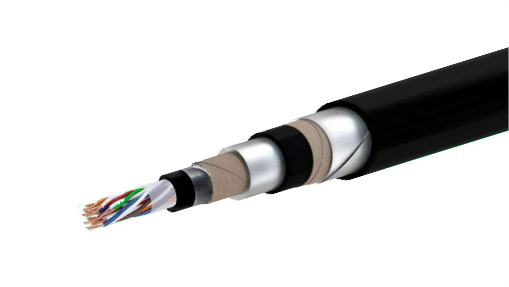

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен;
Скрутка — Одиночные изолированные жилы или пары жил, скрученные в сердечник;
Поясная изоляция — Полиэтилентерефталатная, полиамидная, полиэтиленовая, бумажная или ПВХ-лента; допускается экструдированная изоляция из ПВХ-пластиката;
Внутренняя оболочка — Полиэтилен или ПВХ-пластикат;
Наружная оболочка — Утолщённая светостабилизированная полиэтиленовая оболочка; суммарная толщина двойной оболочки не менее 3,0–3,5 мм;
Экран — Может предусматриваться по согласованию с заказчиком; выполняется из алюминиевой ленты с контактной медной проволокой.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,9; 1,0 мм
Количество жил	3, 4, 5, 12, 16, 30, 33, 42
Количество пар	1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30
Материал изоляции	Полиэтилен
Материал оболочки	Полиэтилен
Толщина оболочки	3,0; 3,5 мм
Броня	Отсутствует
Рабочая температура	−50…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	−15…+60 °C
Минимальный радиус изгиба	не менее 7 наружных диаметров
Строительная длина	не менее 300 м
Испытательное напряжение	2500 В; 50 Гц; 1 мин
Электрическое сопротивление жил при +20 °C	не более 28,8 Ом/км для Ø0,9 мм; не более 23,3 Ом/км для Ø1,0 мм
Срок службы	не менее 12 лет

Количество жил и пар по согласованию с изготовителем, допускаются также кабели с числом жил 7, 9, 19, 21, 24, 27, 37, 48 и 61.

Назначение

СБПу применяется для передачи электрических сигналов и подключения цепей сигнализации, централизации, блокировки и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств железнодорожной сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах пожарной сигнализации и автоматики;
для стационарной прокладки в земле и траншеях;
в пластмассовых трубопроводах;
на объектах железнодорожной инфраструктуры, промышленных и энергетических объектах;
в условиях агрессивной среды;
при прокладке в местах, где отсутствуют значительные механические воздействия на кабель.

Благодаря утолщённой полиэтиленовой оболочке СБПу обеспечивает дополнительную защиту сердечника от воздействия влаги и окружающей среды; конструкция кабеля позволяет использовать его для подземной прокладки и прокладки в пластмассовых трубопроводах.
