NYM-J

Кабель NYM-J

NYM-J — медный силовой установочный кабель с ПВХ-изоляцией жил, внутренним заполнением и наружной ПВХ-оболочкой. Главное отличие исполнения NYM-J — наличие защитной жилы PE с жёлто-зелёной окраской. Кабель предназначен для стационарной электропроводки в жилых, общественных и промышленных зданиях. Номинальное напряжение составляет 300/500 В.

Расшифровка

N — кабель соответствует требованиям европейских стандартов DIN VDE (Normenleitung);
Y — изоляция выполнена из ПВХ;
M — кабель с оболочкой;
J — наличие защитной жилы PE, окрашенной в жёлто-зелёный цвет.

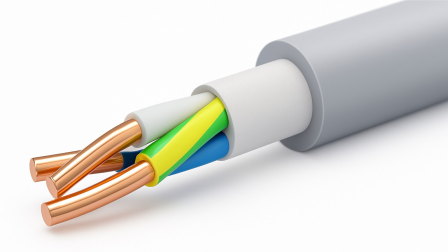

Конструкция

Токопроводящие жилы — медные, однопроволочные для сечений до 10 мм² и многопроволочные для сечений от 16 мм² в соответствующих исполнениях.
Изоляция жил — выполнена из ПВХ-пластиката. Цветовая маркировка жил соответствует требованиям DIN VDE 0293-308.
Защитная жила — одна из жил имеет жёлто-зелёную окраску и используется в качестве защитного проводника PE.
Внутреннее заполнение — пространство между жилами заполняется специальным термопластичным материалом, формирующим круглую конструкцию кабеля.
Наружная оболочка — изготовлена из ПВХ-пластиката, обычно светло-серого цвета. Оболочка защищает внутренние элементы кабеля от внешних воздействий.

Технические характеристики

Номинальное напряжение	300/500 В
Материал токопроводящих жил	Медь
Количество жил	2–5
Сечение жил	1,5–35 мм²
Материал изоляции	ПВХ
Материал наружной оболочки	ПВХ
Рабочая температура	−40…+70 °C
Допустимая температура жилы при длительной эксплуатации	до +70 °C
Допустимая температура жилы при коротком замыкании	до +160 °C
Температура монтажа	−5…+50 °C
Минимальный радиус изгиба	4–6 наружных диаметров
Срок службы	не менее 30 лет

* Конкретные значения могут отличаться в зависимости от производителя и исполнения кабеля NYM-J.

Назначение

NYM-J применяется для стационарного электроснабжения жилых, общественных и промышленных объектов. Кабель может использоваться:

для монтажа электропроводки в жилых зданиях;
для подключения розеток и осветительных установок;
в сухих, влажных и сырых помещениях;
для прокладки над, на, в и под штукатуркой;
в кирпичной кладке;
в бетоне, за исключением вибрированного и уплотнённого бетона;
для защищённой наружной прокладки при отсутствии прямого воздействия солнечного излучения.

Наличие жёлто-зелёной защитной жилы делает исполнение NYM-J пригодным для электрических цепей, где требуется отдельный защитный проводник PE.
