КТМС

Кабель КТМС

Кабель КТМС — термопарный кабель с минеральной изоляцией в стальной оболочке, предназначенный для изготовления термопар и измерения температуры в промышленных технологических процессах. Конструкция кабеля обеспечивает электрическую изоляцию токопроводящих жил и защиту от воздействия высоких температур. В качестве изоляционного материала используется оксид магния (MgO), а токопроводящие жилы изготавливаются из термоэлектродных сплавов. Кабель применяется в системах контроля температуры промышленного оборудования и технологических установок.

Расшифровка

К — кабель;
Т — термопарный;
М — минеральная изоляция;
С — стальная оболочка

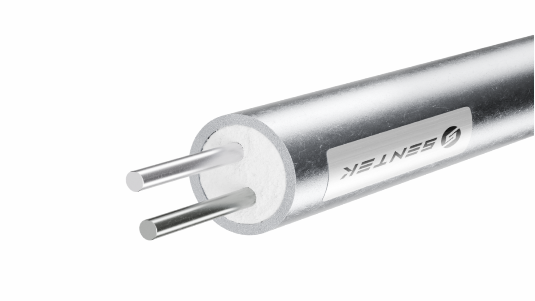

Конструкция

Токопроводящие жилы — однопроволочные проводники из пары термоэлектродных сплавов. Материал жил подбирается в соответствии с типом термопары и требуемым диапазоном измерения температуры.
Минеральная изоляция — оксид магния (MgO), заполняющий пространство между токопроводящими жилами и металлической оболочкой. Обеспечивает электрическую изоляцию и устойчивость конструкции к высоким температурам.
Наружная оболочка — стальная оболочка, защищающая внутренние элементы кабеля от механических воздействий и внешних факторов. В зависимости от исполнения могут использоваться нержавеющие стали и специальные жаростойкие сплавы.
Компоновка жил — токопроводящие жилы располагаются внутри оболочки и разделяются минеральной изоляцией, обеспечивающей электрическую прочность конструкции.

Технические характеристики

Тип кабеля	термопарный, с минеральной изоляцией
Модификации	КТМСп, КТМСэп, КТМСин
Конструкция жил	однопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ЖК, НН, МКн
Диаметр	1.5 - 8 мм
Количество жил	2 - 4
Материал изоляции жил	минеральная изоляция из оксида магния MgO
Материал наружной оболочки	из нержавеющей стали (321, 08Х18Н10Т, 12Х18Н10Т, ХН78Т, ХН45Ю, AISI 310, AISI 316, Никробель, Инконель 600, 601 и др.)
Диапазон рабочих температур	−60 до +1000 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КТМС используется для изготовления термопар, предназначенных для измерения и контроля температуры в промышленных условиях. Минеральная изоляция и металлическая оболочка позволяют применять его в оборудовании, где требуются компактность конструкции, электрическая прочность и устойчивость к высоким температурам.
Кабель используется:

для изготовления термопар и термоэлектрических преобразователей;
для измерения температуры в промышленных печах и нагревательных установках;
в металлургическом и машиностроительном производстве;
для контроля температуры технологического оборудования;
в системах автоматизации и промышленного температурного контроля;
в установках, работающих при повышенных температурах.

При выборе кабеля КТМС необходимо учитывать тип термопарных сплавов, количество жил, наружный диаметр, материал стальной оболочки и рабочую температуру конкретного исполнения.
