СБПБГ

Кабель СБПБГ

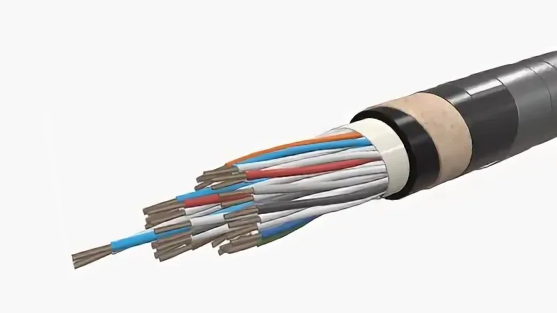

Кабель СБПБГ — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией и оболочкой из полиэтилена; кабель имеет броню из двух стальных оцинкованных лент и не имеет наружного защитного покрова. Бронированная конструкция обеспечивает дополнительную механическую защиту при стационарной прокладке.

Расшифровка

СБ — сигнально-блокировочный кабель;
П — оболочка из полиэтилена;
Б — броня из двух стальных оцинкованных лент;
Г — отсутствие наружного защитного покрова.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен, номинальной толщиной 0,45 мм;
Скрутка — Изолированные жилы или пары жил, скрученные в пучок или сердечник;
Поясная изоляция — Полиэтиленовая лента;
Оболочка — Полиэтилен;
Броня — Две стальные оцинкованные ленты;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,9; 1,0 мм
Количество жил	3, 4, 5, 12, 16, 30, 33, 42
Количество пар	3, 4, 7, 10, 12, 14, 19, 24, 27, 30
Материал изоляции	Полиэтилен
Материал оболочки	Полиэтилен
Броня	Две стальные оцинкованные ленты
Наружный защитный покров	Отсутствует
Рабочая температура	−40…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	12 наружных диаметров
Срок службы	не менее 30 лет

Количество жил 7, 9, 19, 21, 24, 27, 37, 48 и 61 допускается по согласованию с предприятием-изготовителем.

Назначение

СБПБГ применяется для передачи электрических сигналов и подключения цепей сигнализации, управления и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах железнодорожной автоматики и телемеханики;
на промышленных и энергетических объектах;
для стационарной прокладки в кабельных каналах и других защищённых местах;
в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия;
для прокладки в условиях, где требуется дополнительная механическая защита сигнальных цепей.

Благодаря броне из двух стальных оцинкованных лент СБПБГ обеспечивает повышенную механическую защиту кабельной линии; полиэтиленовая оболочка повышает устойчивость кабеля к воздействию влаги и окружающей среды.
