ПТФФГ

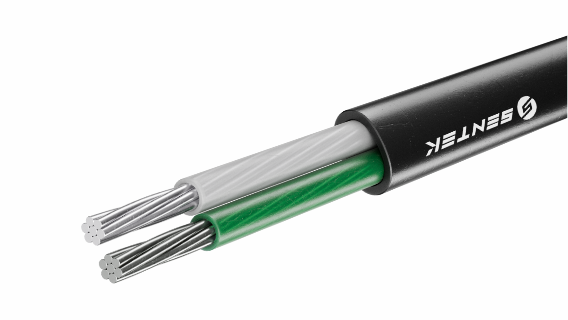

Провод ПТФФГ

Провод ПТФФГ — гибкий термоэлектродный провод с многопроволочными токопроводящими жилами, изоляцией и наружной оболочкой из фторопласта. Предназначен для подключения термопар к измерительным приборам и передачи термоэлектрических сигналов в системах контроля температуры.

Расшифровка

П — провод;
Т — термоэлектродный;
Ф — изоляция токопроводящих жил из фторопласта;
Ф — наружная оболочка из фторопласта;
Г — гибкое исполнение с многопроволочными токопроводящими жилами.

Конструкция

Токопроводящие жилы — многопроволочные, из пары термоэлектродных сплавов либо из меди и соответствующего сплава, в зависимости от исполнения.
Изоляция жил — фторопласт.
Наружная оболочка — фторопласт.

Технические характеристики

Тип провода	термоэлектродный, гибкий
Модификации	ПТФФГ-250, ПТ Kca2150ФФ, ПТ Kх2100ФФ, ПТ Scb2100ФФ
Конструкция жил	многопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ЖК, НН, ПП, ПР, МКн, ХКн
Сечение жил	0.2 - 2.5 мм²
Количество жил	2-12
Материал изоляции жил	фторопласт
Материал наружной оболочки	фторопласт
Экран	отсутствует
Диапазон рабочих температур	-80º С до +200º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТФФГ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Многопроволочные жилы обеспечивают гибкость при монтаже, а фторопластовая изоляция и оболочка позволяют использовать провод в условиях повышенных температур в пределах, предусмотренных производителем.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В установках, где необходимы гибкость проводника и термостойкая фторопластовая изоляция.

При выборе необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил и рабочую температуру конкретного исполнения.
