КТМСС

Кабель КТМСС

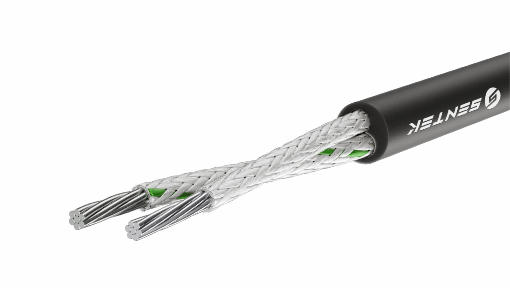

Кабель КТМСС — гибкий термопарный многожильный кабель с многопроволочными токопроводящими жилами из пары термоэлектродных сплавов, изоляцией из стеклонити и наружной оболочкой из силиконовой резины. Предназначен для подключения термопар, передачи термоэлектрических сигналов и изготовления термоэлектрических преобразователей.

Расшифровка

К — кабель;
Т — термопарный;
М — многопроволочные жилы;
С — изоляция жил из стеклонити;
С — наружная оболочка из силиконовой резины.

Конструкция

Токопроводящие жилы — многопроволочные; выполнены из пары термоэлектродных сплавов.
Материал жил — ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК; конкретная пара зависит от исполнения кабеля.
Изоляция жил — из стеклонити.
Наружная оболочка — из силиконовой резины.
Экранирование — в исполнении КТМСС отдельный экран не предусмотрен.

Технические характеристики

Тип кабеля	термопарный, гибкий, многопроволочный
Конструкция жил	многопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2 - 12
Материал изоляции жил	стеклонить
Материал наружной оболочки	силиконовая резина
Наружный экран	отсутствует
Диапазон рабочих температур	−50 до +180 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КТМСС применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами и системами автоматизации. Используется в качестве удлинительного кабеля для термопар, а также при изготовлении термоэлектрических преобразователей.
Кабель используется:

Для подключения термопар к измерительным приборам, контроллерам и регистрирующим устройствам.
В системах промышленной автоматики и управления технологическими процессами.
На промышленных предприятиях для контроля температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для измерения температурных параметров технологического оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В химической и нефтехимической промышленности для передачи сигналов от термопар.
В лабораторном и испытательном оборудовании, где требуется измерение и регистрация температуры.
Для удлинения линий подключения термопар к системам сбора и обработки данных.

Изоляция из стеклонити и оболочка из силиконовой резины обеспечивают защиту кабеля при эксплуатации в установленном температурном диапазоне. При выборе кабеля необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, условия прокладки и максимальную температуру окружающей среды.
