КМТГВЭ

Кабель КМТГВЭ

Кабель КМТГВЭ — многожильный термоэлектродный кабель с многопроволочными токопроводящими жилами, изоляцией и наружной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабель оснащён экраном, который снижает влияние внешних электромагнитных помех на передаваемые сигналы. Предназначен для подключения термопар к измерительным приборам и системам автоматического контроля температуры.

Расшифровка

К — кабель;
М — многожильный;
Т — термоэлектродный;
Г — многопроволочные гибкие жилы;
В — изоляция и наружная оболочка из поливинилхлоридного пластиката;
Э — экранированное исполнение.

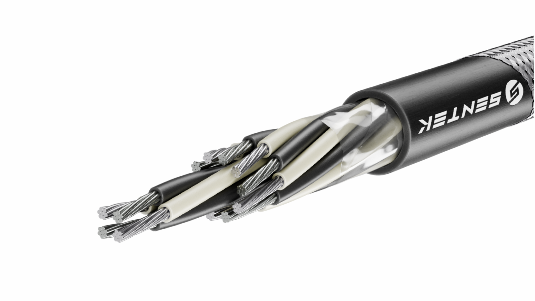

Конструкция

Токопроводящие жилы — многопроволочные, изготовленные из термоэлектродных сплавов ХА (хромель-алюмель), ХК (хромель-копель) или меди в соответствующих исполнениях.
Изоляция жил — из поливинилхлоридного пластиката, обеспечивающего электрическую изоляцию проводников.
Экран — предназначен для снижения влияния внешних электромагнитных помех на передаваемый сигнал.
Наружная оболочка — из поливинилхлоридного пластиката, защищающего внутренние элементы кабеля от внешних воздействий.

Технические характеристики

Тип кабеля	многожильный термоэлектродный, экранированный
Модификации	КМТГВтЭ, КМТГВЭ ХЛ, КМТГВЭнг, КМТГВЭнг(А), КМТГВЭнг(А)-LS и др
Конструкция жил	многопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, М
Сечение жил	0,22 - 2,5 мм²
Количество жил	2 - 28
Материал изоляции жил	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат
Внешний экран	из нержавеющей стали
Диапазон рабочих температур	−40 до +70 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КМТГВЭ предназначен для передачи термоэлектрических сигналов от термопар к измерительным приборам, контроллерам и системам автоматизации. Многопроволочные жилы обеспечивают гибкость при монтаже, а экран помогает уменьшить влияние электромагнитных помех на точность измерений.
Кабель используется:

для подключения термопар к приборам измерения температуры;
в системах контроля и регулирования технологических процессов;
в шкафах управления и промышленной автоматике;
для передачи сигналов от температурных датчиков;
в измерительных цепях производственного оборудования;
на объектах, где требуется гибкий кабель с защитой сигнала от электромагнитных помех.

При выборе КМТГВЭ следует учитывать тип термоэлектродных сплавов, количество жил, сечение проводников, условия прокладки и требования к подключению экрана.
