ВВБГ

Кабель ВВБГ

ВВБГ — силовой бронированный кабель с медными токопроводящими жилами; изоляцией и оболочкой из ПВХ-пластиката; защитным покровом из стальных оцинкованных лент. Кабель предназначен для передачи и распределения электрической энергии в стационарных электрических сетях. Благодаря броне кабель обладает повышенной защитой от механических воздействий и может применяться для прокладки в земле; траншеях; кабельных сооружениях и других местах, где требуется дополнительная механическая защита.

Расшифровка

В — Изоляция токопроводящих жил выполнена из ПВХ-пластиката;
В — Наружная оболочка выполнена из ПВХ-пластиката;
Б — Броня выполнена из стальных оцинкованных лент;
Г — Отсутствует наружный защитный покров поверх брони.

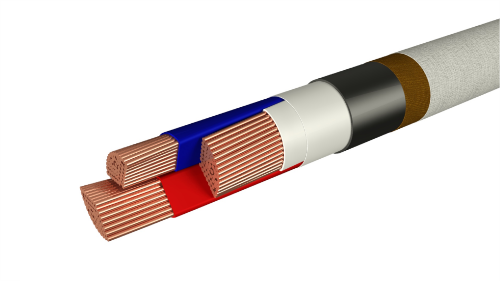

Конструкция

Токопроводящие жилы — Медные; однопроволочные или многопроволочные в зависимости от сечения;
Изоляция жил — ПВХ-пластикат; каждая токопроводящая жила имеет индивидуальную изоляцию;
Скрутка жил — Изолированные жилы скручены между собой; промежутки при необходимости заполнены;
Внутренняя оболочка — ПВХ-пластикат; формирует основу для наложения броневого покрова;
Броня — Две стальные оцинкованные ленты; обеспечивает дополнительную механическую защиту кабеля;
Наружный защитный покров — Отсутствует; буква «Г» указывает на отсутствие дополнительного защитного покрова поверх брони.

Технические характеристики

Номинальное напряжение	0,66–1 кВ
Материал токопроводящих жил	Медь
Количество жил	1–5
Сечение жил	1,5–240 мм²
Материал изоляции	ПВХ-пластикат
Материал оболочки	ПВХ-пластикат
Материал брони	Стальные оцинкованные ленты
Конструкция	Круглая или плоская
Броня	Две стальные ленты
Рабочая температура	−50…+50 °C
Допустимая температура жилы при длительной эксплуатации	до +70 °C
Максимальная температура жилы при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5–10 наружных диаметров
Срок службы	не менее 30 лет

Назначение

ВВБГ применяется для передачи и распределения электрической энергии в стационарных электрических сетях соответствующего напряжения.
Кабель используется:

в промышленных предприятиях;
на электростанциях и подстанциях;
в распределительных электрических сетях;
для прокладки в земле;
в кабельных траншеях;
в кабельных каналах; туннелях и других сооружениях;
на открытом воздухе;
для подключения стационарного электрического оборудования;
в местах, где требуется повышенная механическая защита кабельной линии.

Благодаря стальной броне ВВБГ обеспечивает дополнительную защиту от механических повреждений и подходит для прокладки в земле и других местах, где использование небронированного кабеля нежелательно.
