СБВБГ

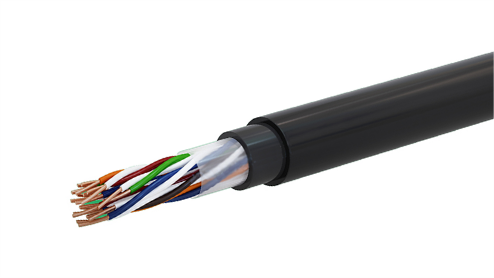

Кабель СБВБГ

Кабель СБВБГ — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией, броней из стальных лент и наружной оболочкой из ПВХ-пластиката. Бронированная конструкция обеспечивает дополнительную механическую защиту кабеля при стационарной прокладке.

Расшифровка

СБ — сигнально-блокировочный кабель;
В — оболочка из ПВХ-пластиката;
Б — броня из стальных лент;
Г — отсутствие защитного наружного покрова.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,8; 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен;
Скрутка — Изолированные жилы или пары жил, скрученные в сердечник;
Поясная изоляция — Лента из полиэтилентерефталата;
Броня — Две стальные ленты, наложенные поверх поясной изоляции;
Наружная оболочка — ПВХ-пластикат;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,8; 0,9; 1,0 мм
Количество жил	3, 4, 5, 12, 16, 30; для жил Ø 0,9–1,0 мм также 33 и 42
Материал изоляции	Полиэтилен
Материал оболочки	ПВХ-пластикат
Броня	Две стальные ленты
Рабочая температура	−40…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	12 наружных диаметров
Механическая защита	Повышенная, за счёт стальной ленточной брони
Срок службы	не менее 12 лет

Количество жил и пар по согласованию с изготовителем, допускаются также кабели с числом жил 7, 9, 19, 21, 24, 27, 37, 48 и 61.

Назначение

СБВБГ применяется для передачи электрических сигналов и подключения цепей сигнализации, управления и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах железнодорожной автоматики и телемеханики;
на промышленных и энергетических объектах;
для стационарной прокладки внутри зданий и сооружений;
в кабельных каналах, туннелях и других местах, где требуется дополнительная механическая защита;
для прокладки в условиях возможного воздействия механических нагрузок;
на объектах, где требуется защита сигнальных цепей от повреждения при эксплуатации.

Благодаря стальной ленточной броне СБВБГ обеспечивает повышенную механическую защиту токопроводящих жил и изоляции; кабель подходит для стационарной прокладки в условиях, где обычной конструкции СБВГ недостаточно.
