КМТВ

Кабель КМТВ

Кабель КМТВ — многожильный термоэлектродный кабель с однопроволочными токопроводящими жилами и изоляцией из поливинилхлоридного (ПВХ) пластиката. Предназначен для подключения термопар и передачи термоэлектрических сигналов к измерительным приборам, контроллерам и системам автоматизации. Выпускается с жилами из термоэлектродных сплавов ХА (хромель-алюмель), ХК (хромель-копель), а также материалом М — в предусмотренных производителем исполнениях.

Расшифровка

К — кабель;
М — многожильный;
Т — термоэлектродный;
В — изоляция и защитная оболочка из поливинилхлоридного пластиката.

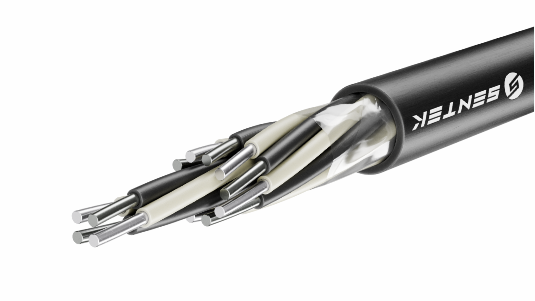

Конструкция

Токопроводящие жилы — однопроволочные медные жилы с константаном либо жилы из пары термоэлектродных сплавов ХА или ХК, в зависимости от исполнения.
Изоляция жил — поливинилхлоридный (ПВХ) пластикат, обеспечивающий электрическую изоляцию проводников.
Наружная оболочка — ПВХ-пластикат, защищающий кабель от внешних воздействий при эксплуатации.

Технические характеристики

Тип кабеля	многожильный, термоэлектродный
Модификации	КМТВт, КМТВ ХЛ, КМТВнг, КМТВнг(А), КМТВнг(А)-LS и др
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, М
Сечение жил	0,22 - 2,5 мм²
Количество жил	2 - 28
Материал изоляции жил	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат
Диапазон рабочих температур	−40 до +70 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КМТВ предназначен для подключения термопар к приборам измерения температуры и передачи термоэлектрических сигналов в системах контроля и автоматизации. Изоляция и наружная оболочка из ПВХ-пластиката обеспечивают электрическую изоляцию жил и защиту кабеля при эксплуатации в пределах установленного температурного диапазона.
Кабель используется:

для подключения термопар к измерительным приборам;
в системах контроля и регулирования температуры;
в шкафах управления и промышленной автоматике;
для передачи термоэлектрических сигналов от датчиков;
в измерительных цепях технологического оборудования;
в стационарных кабельных линиях, соответствующих условиям эксплуатации.

При выборе КМТВ необходимо учитывать материал жил, количество проводников, сечение и температурные условия эксплуатации.
