ПТСС

Провод ПТСС

Провод ПТСС — термоэлектродный провод для подключения термопар к измерительным приборам и передачи сигналов измерения температуры. Для этой марки в справочных каталогах указываются токопроводящие жилы из термоэлектродных сплавов и высокотемпературная изоляция на основе стеклонити. Точные конструктивные параметры и допустимая температура зависят от исполнения и документации производителя.

Расшифровка

П — провод;
Т — термоэлектродный (используется в паре с термопарой для передачи сигнала температуры);
С — изоляция и оболочка из силиконовой резины;
С — дополнительная защитная оболочка из силикона.

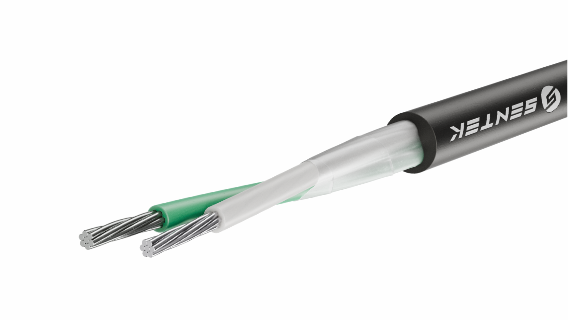

Конструкция

Токопроводящие жилы — термоэлектродные или компенсационные, из материалов, соответствующих типу термопары.
Изоляция жил — силиконовая резина.
Наружная оболочка — силиконовая резина.
Количество жил — две.
Экран — наличие необходимо уточнять по исполнению.

Технические характеристики

Тип провода	термоэлектродный
Конструкция жил	многопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, НН
Сечение жил	0.2 - 2.5 мм²
Количество жил	2-4
Материал изоляции жил	силикон
Материал наружной оболочки	силикон
Диапазон рабочих температур	-60º С до +200º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТСС применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами промышленной автоматизации. Силиконовая изоляция и оболочка обеспечивают гибкость и позволяют использовать провод в условиях повышенной температуры в пределах, установленных производителем.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
В печном оборудовании и сушильных установках.
В энергетике и теплоэнергетике для контроля температуры оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В технологических установках, где необходимы гибкость провода и термостойкая изоляция.

При выборе необходимо учитывать тип термопары, совместимость материалов жил, сечение и фактическую рабочую температуру.
