КВВГЦнг

Кабель КВВГЦнг

КВВГЦнг — контрольный кабель с медными токопроводящими жилами, изоляцией и наружной оболочкой из ПВХ-пластиката. Кабель предназначен для передачи электрических сигналов и подключения цепей управления, контроля, автоматики и релейной защиты в стационарных электроустановках. Исполнение Ц указывает на использование заполнения сердечника, а нг — на непредраспространение горения при групповой прокладке.

Расшифровка

К — контрольный кабель;
В — изоляция жил из ПВХ-пластиката;
В — наружная оболочка из ПВХ-пластиката;
Г — отсутствие защитного покрова;
Ц — заполнение сердечника;
нг — не распространяет горение при групповой прокладке.

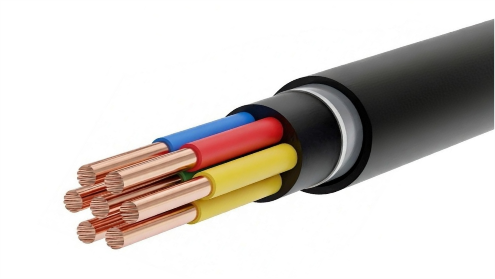

Конструкция

Токопроводящие жилы — Медные; однопроволочные;
Изоляция жил — ПВХ-пластикат; обеспечивает электрическую изоляцию токопроводящих жил;
Скрутка жил — Изолированные жилы скручены в сердечник;
Заполнение сердечника — Специальный заполняющий материал; обеспечивает заполнение промежутков между жилами и формирование сердечника;
Наружная оболочка — ПВХ-пластикат пониженной горючести; обеспечивает защиту кабеля и ограничивает распространение горения;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	до 660 В
Частота	50 Гц
Материал токопроводящих жил	Медь
Количество жил	4–61
Сечение жил	0,75–10 мм²
Материал изоляции	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат пониженной горючести
Конструкция	Круглая
Броня	Отсутствует
Рабочая температура	−50…+50 °C
Допустимая температура жил при длительной эксплуатации	до +70 °C
Максимальная температура жил при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5 наружных диаметров
Пожарные свойства	Не распространяет горение при групповой прокладке
Срок службы	не менее 30 лет

Назначение

КВВГЦнг применяется для передачи электрических сигналов и подключения цепей управления, контроля и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств управления и автоматики;
в цепях релейной защиты и сигнализации;
для передачи контрольных сигналов;
в распределительных устройствах и электрощитовых;
на промышленных и энергетических объектах;
для стационарной прокладки внутри зданий и сооружений;
в кабельных каналах и других защищённых местах;
при групповой прокладке кабельных линий, где требуется ограничение распространения горения.

Благодаря заполненному сердечнику КВВГЦнг сохраняет стабильную форму при прокладке; исполнение нг повышает пожарную безопасность кабельной линии при групповой прокладке.
