NYY-J

Кабель NYY-J

NYY-J — силовой кабель с медными токопроводящими жилами, ПВХ-изоляцией и наружной оболочкой из ПВХ. Исполнение J означает наличие отдельной защитной жилы PE, которая имеет жёлто-зелёную окраску. Кабель рассчитан на номинальное напряжение 0,6/1 кВ и предназначен преимущественно для стационарной прокладки внутри помещений, на открытом воздухе, в кабельных каналах и в земле.

Расшифровка

N — кабель соответствует требованиям европейских стандартов DIN VDE (Normenleitung);
Y — изоляция жил выполнена из ПВХ;
Y — наружная оболочка выполнена из ПВХ;
J — наличие защитной жилы PE жёлто-зелёного цвета.

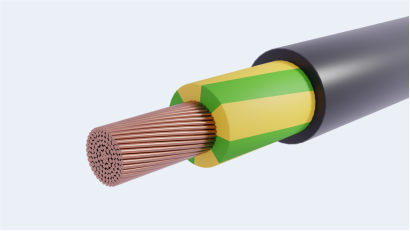

Конструкция

Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные. В зависимости от сечения могут применяться жилы класса 1 или 2 по IEC 60228.
Изоляция жил — выполнена из ПВХ-пластиката. Жилы имеют цветовую маркировку в соответствии с HD 308 S2.
Защитная жила — отдельная жила жёлто-зелёного цвета, предназначенная для подключения защитного заземления.
Внутреннее заполнение — пространство между жилами заполняется специальным материалом, формирующим сердечник кабеля.
Наружная оболочка — выполнена из ПВХ-пластиката, обычно чёрного цвета. Оболочка обеспечивает защиту кабеля от воздействия влаги и внешних факторов.

Технические характеристики

Номинальное напряжение	0,6/1 кВ
Материал токопроводящих жил	Медь
Количество жил	1–5
Сечение жил	1,5–400 мм²
Материал изоляции	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат
Защитная жила	Есть, желто-зеленая (PE)
Рабочая температура	−30…+70 °C
Допустимая температура жилы при длительной эксплуатации	до +70 °C
Допустимая температура жилы при коротком замыкании	до +160 °C
Температура монтажа	не ниже −5 °C
Минимальный радиус изгиба	12–15 наружных диаметров
Срок службы	не менее 30 лет

Назначение

NYY-J применяется для передачи и распределения электрической энергии в сетях низкого напряжения. Кабель предназначен для стационарной прокладки:

в земле;
в кабельных каналах;
внутри зданий и сооружений;
на открытом воздухе;
в трубах и защитных конструкциях;
в бетоне при отсутствии значительных механических воздействий;
на промышленных и инфраструктурных объектах.

Наличие защитной жилы PE позволяет использовать NYY-J в электрических сетях, где требуется отдельный защитный проводник.
