Кабель СБВБбШвнг

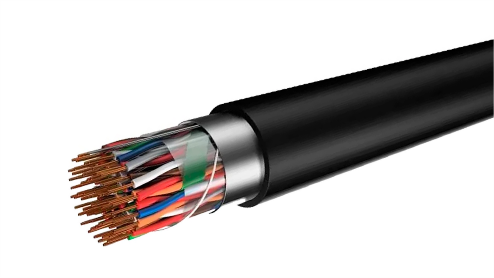

Кабель СБВБбШвнг — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией, оболочкой из ПВХ-пластиката пониженной горючести, броней из двух стальных лент и наружным защитным шлангом из ПВХ-пластиката пониженной горючести. Кабель предназначен для систем сигнализации, централизации и блокировки; конструкция обеспечивает повышенную механическую защиту и возможность прокладки в условиях агрессивной среды.

Расшифровка

СБ — сигнально-блокировочный кабель;
В — оболочка из ПВХ-пластиката;
Бб — броня из двух стальных лент без подушки;
Шв — наружный защитный шланг из ПВХ-пластиката;
нг — не распространяет горение при групповой прокладке.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,8; 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен;
Скрутка — Изолированные жилы или пары жил, скрученные в сердечник;
Поясная изоляция — Лента из полиэтилентерефталата;
Броня — Две стальные ленты, наложенные поверх поясной изоляции;
Наружная оболочка — ПВХ-пластикат;
Защитный покров — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,9; 1,0 мм
Количество жил	3–61
Количество пар	3–30
Материал изоляции	Полиэтилен
Материал оболочки	ПВХ-пластикат пониженной горючести
Броня	Две стальные оцинкованные ленты
Наружный защитный покров	ПВХ-шланг пониженной горючести
Рабочая температура	−40…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	−15…+60 °C
Минимальный радиус изгиба	не менее 12 наружных диаметров
Устойчивость к распространению горения	Не распространяет горение при групповой прокладке
Срок службы	не менее 12 лет

Диапазон количества жил включает исполнения 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 33, 37, 42, 48 и 61 жилу; количество пар — 3, 4, 7, 10, 12, 14, 19, 24, 27 и 30.

Назначение

СБВБбШвнг применяется для передачи электрических сигналов и подключения цепей сигнализации, управления и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах железнодорожной автоматики и телемеханики;
на промышленных и энергетических объектах;
для стационарной прокладки внутри зданий и сооружений;
в кабельных каналах, туннелях и других защищённых местах;
в условиях агрессивной среды;
при прокладке в местах, где требуется повышенная механическая защита кабельной линии;
при групповой прокладке кабельных линий, где требуется ограничение распространения горения.

Благодаря броне из двух стальных лент и защитному ПВХ-шлангу СБВБбШвнг обеспечивает повышенную механическую защиту кабеля и устойчивость к воздействию окружающей среды; исполнение нг ограничивает распространение горения при групповой прокладке.
