ТСВ

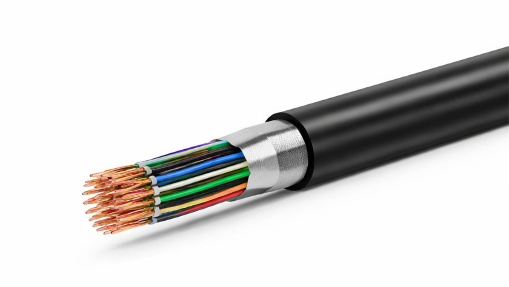

Кабель ТСВ

ТСВ — телефонный станционный кабель с медными мягкими токопроводящими жилами, поливинилхлоридной изоляцией и поливинилхлоридной оболочкой. Кабель применяется для монтажа низкочастотного станционного оборудования и организации внутренних соединений в системах связи.

Расшифровка

Т — Телефонный кабель;
С — Станционный;
В — Изоляция жил и наружная оболочка из поливинилхлоридного пластиката.

Конструкция

Токопроводящие жилы — Медные, мягкие, многопроволочные; номинальный диаметр — 0,32; 0,4 или 0,5 мм.
Изоляция жил — Поливинилхлоридный пластикат.
Токопроводящие пары — Изолированные жилы скручены в пары; в зависимости от исполнения также применяется скрутка в тройки.
Элементарные пучки — Состоят из 5 или 10 пар либо троек; пары и тройки имеют индивидуальную цветовую идентификацию.
Сердечник — Сформирован из элементарных пучков; пучки и сердечник скреплены синтетической нитью или лентой.
Поясная изоляция — Синтетическая лента из ПЭТФ, ПВХ или ПЭТ-Э; накладывается спирально.
Экран — Алюминиевая фольга или фольгированная плёнка; под экраном продольно располагается медная лужёная проволока.
Наружная оболочка — Поливинилхлоридный пластикат.
Броня — Отсутствует.

Технические характеристики

Номинальное рабочее напряжение	до 120 В
Материал токопроводящих жил	Медь
Конструкция жил	Мягкие, многопроволочные
Диаметр токопроводящих жил	0,32–0,5 мм
Количество пар	5–103; зависит от исполнения
Количество троек	5–20; зависит от исполнения
Материал изоляции жил	ПВХ-пластикат
Материал поясной изоляции	ПЭТФ, ПВХ или ПЭТ-Э
Материал экрана	Алюминиевая фольга или фольгированная плёнка
Материал контактной проволоки	Медь, лужёная
Материал наружной оболочки	ПВХ-пластикат
Броня	Отсутствует
Диапазон рабочих температур	−20…+50 °C
Температура прокладки и монтажа	−10…+50 °C
Минимальный радиус изгиба	10 диаметров кабеля
Сопротивление токопроводящей жилы диаметром 0,32 мм	не более 229 Ом/км
Сопротивление токопроводящей жилы диаметром 0,4 мм	не более 148 Ом/км
Сопротивление токопроводящей жилы диаметром 0,5 мм	не более 95 Ом/км
Сопротивление изоляции	не менее 100 МОм·км
Строительная длина	Устанавливается при заказе
Срок службы	Не менее 15 лет

Назначение

ТСВ применяется для передачи телефонных сигналов и подключения низкочастотного станционного оборудования в стационарных системах связи.
Кабель используется:

Для монтажа станционного оборудования телефонных сетей;
Для организации внутренних соединений на узлах и станциях связи;
Для подключения коммутационного и распределительного оборудования;
Для передачи низкочастотных телефонных сигналов;
Для прокладки внутри помещений;
Для соединения отдельных элементов станционных систем связи;
В телефонных станциях и других объектах телекоммуникационной инфраструктуры.

Благодаря ПВХ-изоляции и ПВХ-оболочке ТСВ подходит для внутренней стационарной прокладки; парная и тройковая скрутка обеспечивает удобную организацию многоканальных цепей, а экранирование снижает влияние внешних электромагнитных помех.
