АВБбШвнг(В)-LS

Кабель АВБбШвнг(В)-LS

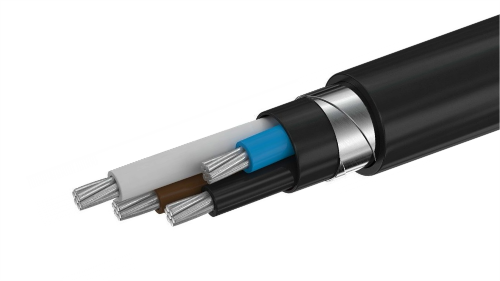

АВБбШвнг(В)-LS — силовой бронированный кабель с алюминиевыми токопроводящими жилами; изоляцией и наружной оболочкой из ПВХ-пластиката; бронёй из стальных лент. Исполнение нг(В)-LS означает, что кабель не распространяет горение при групповой прокладке по категории В и имеет пониженное дымо- и газовыделение при горении и тлении. Кабель предназначен для передачи и распределения электрической энергии в стационарных электрических сетях.

Расшифровка

А — Токопроводящие жилы выполнены из алюминия;
В — Изоляция токопроводящих жил выполнена из ПВХ-пластиката;
Б — Броня выполнена из стальных лент;
б — Отсутствует защитная подушка под бронёй из горючих материалов; применяется специальный защитный слой;
Шв — Наружный защитный шланг выполнен из ПВХ-пластиката;
нг(В) — Кабель не распространяет горение при групповой прокладке; категория пожарной безопасности В;
LS — Low Smoke; пониженное дымо- и газовыделение при горении и тлении.

Конструкция

Токопроводящие жилы — Алюминиевые; однопроволочные или многопроволочные в зависимости от сечения;
Изоляция жил — ПВХ-пластикат; каждая токопроводящая жила имеет индивидуальную изоляцию;
Скрутка жил — Изолированные жилы скручены между собой; промежутки при необходимости заполнены;
Внутренняя оболочка — ПВХ-пластикат или специальный подброневой слой; обеспечивает защиту изолированных жил перед наложением брони;
Броня — Две стальные оцинкованные ленты; обеспечивает дополнительную механическую защиту кабеля;
Наружный защитный шланг — ПВХ-пластикат пониженной пожарной опасности; защищает броню от воздействия влаги и внешней среды.

Технические характеристики

Номинальное напряжение	0,66–1 кВ
Материал токопроводящих жил	Алюминий
Количество жил	1–5
Сечение жил	2,5–240 мм²
Материал изоляции	ПВХ-пластикат
Материал наружного шланга	ПВХ-пластикат пониженной пожарной опасности
Материал брони	Стальные оцинкованные ленты
Конструкция	Круглая или плоская
Рабочая температура	−50…+50 °C
Допустимая температура жилы при длительной эксплуатации	до +70 °C
Максимальная температура жилы при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5–10 наружных диаметров
Распространение горения при групповой прокладке	Не распространяет; категория В
Срок службы	не менее 30 лет

Назначение

АВБбШвнг(В)-LS применяется для передачи и распределения электрической энергии в стационарных электрических сетях соответствующего напряжения.
Кабель используется:

в промышленных предприятиях;
на электростанциях и подстанциях;
в распределительных электрических сетях;
для прокладки в земле;
в кабельных траншеях;
в кабельных каналах; туннелях и других сооружениях;
на открытом воздухе;
для групповой прокладки кабельных линий;
для подключения стационарного электрического оборудования;
в местах, где требуется механическая защита кабельной линии;
на объектах с повышенными требованиями к пожарной безопасности и ограничению дымо- и газовыделения.

Благодаря стальной броне АВБбШвнг(В)-LS обеспечивает повышенную защиту от механических повреждений; исполнение нг(В) ограничивает распространение горения при групповой прокладке; а обозначение LS указывает на пониженное дымо- и газовыделение при горении и тлении. Кабель подходит для прокладки в земле и других местах, где требуется дополнительная механическая защита.
