КТМФФЭ

Кабель КТМФФЭ

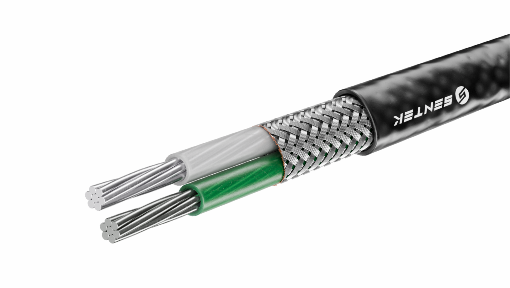

Кабель КТМФФЭ — термопарный кабель с многопроволочными жилами из пары термоэлектродных сплавов, фторопластовой изоляцией, внутренним экраном из лужёной меди и наружной оболочкой из фторопласта. Предназначен для передачи термоэлектрических сигналов от термопар к измерительным приборам и системам автоматизации.

Расшифровка

К — кабель;
Т — термопарный;
М — многопроволочные жилы;
Ф — изоляция жил из фторопласта;
Ф — наружная оболочка из фторопласта;
Э — экранированное исполнение.

Конструкция

Токопроводящие жилы — многопроволочные, изготовленные из пары термоэлектродных сплавов.
Материал жил — ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК.
Изоляция жил — фторопласт.
Внутренний экран — лужёная медь.
Наружная оболочка — фторопласт.

Технические характеристики

Тип кабеля	термопарный, многожильный, экранированный
Конструкция жил	многопроволочные
Материал токопроводящих жил	многопроволочные из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2 - 12
Материал изоляции жил	фторопласт
Материал наружной оболочки	фторопласт
Материал экрана	из лужёной меди
Диапазон рабочих температур	-80º С до +200º С
Срок службы	определяется документацией производителя

Назначение

Кабель КТМФФЭ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Используется для передачи сигналов от термопар в системах измерения и контроля температуры.
Кабель используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для передачи термоэлектрических сигналов к системам сбора данных.
В технологических установках, где требуется экранирование сигнальной цепи.

Фторопластовая изоляция жил и наружная оболочка обеспечивают электрическую изоляцию и защиту кабеля в установленном температурном диапазоне. Внутренний экран из лужёной меди помогает снизить влияние внешних электромагнитных помех. При выборе кабеля необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил и условия эксплуатации.
