АсВБбШвнг-LS

Кабель АсВБбШвнг-LS

АсВБбШвнг-LS — силовой бронированный кабель с токопроводящими жилами из алюминиевого сплава, ПВХ-изоляцией и наружной оболочкой из ПВХ-пластиката. Кабель оснащён бронёй из двух стальных лент, обеспечивающей повышенную защиту от механических повреждений. Исполнение нг-LS характеризуется непредраспространением горения при групповой прокладке и пониженным дымо- и газовыделением при горении и тлении. Кабель предназначен для передачи и распределения электрической энергии в стационарных электрических сетях; применяется для прокладки в земле, траншеях, кабельных каналах и других местах, где требуется механическая и пожарная защита.

Расшифровка

Ас — токопроводящие жилы из алюминиевого сплава;
В — изоляция жил из ПВХ-пластиката;
Б — броня из двух стальных лент;
б — отсутствие горючей подушки под бронёй;
Шв — наружный защитный шланг из ПВХ-пластиката;
нг — не распространяет горение при групповой прокладке;
LS — Low Smoke; пониженное дымо- и газовыделение при горении и тлении.

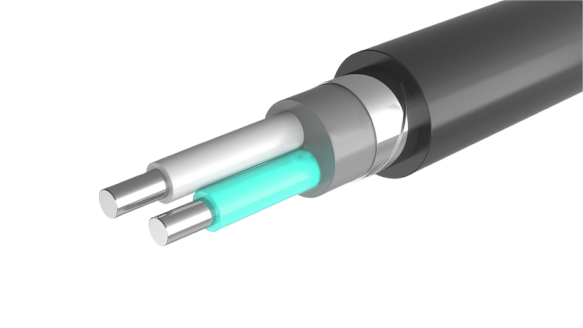

Конструкция

Токопроводящие жилы — Из алюминиевого сплава; однопроволочные или многопроволочные;
Изоляция жил — ПВХ-пластикат;
Скрутка жил — Изолированные жилы скручены в сердечник;
Внутренняя оболочка — ПВХ-пластикат; обеспечивает дополнительную защиту сердечника;
Броня — Две стальные ленты; обеспечивает защиту от механических воздействий;
Наружная оболочка — Защитный шланг из ПВХ-пластиката с пониженным дымообразованием;
Пожарные свойства — Исполнение нг-LS; не распространяет горение при групповой прокладке, характеризуется пониженным дымо- и газовыделением.

Технические характеристики

Номинальное напряжение	0,66–1 кВ
Частота	50 Гц
Материал токопроводящих жил	Алюминиевый сплав
Количество жил	1–5
Сечение жил	16–240 мм²
Материал изоляции	ПВХ-пластикат
Материал наружной оболочки	ПВХ-пластикат
Конструкция	Круглая или секторная
Броня	Две стальные ленты
Защитная подушка под бронёй	Отсутствует
Рабочая температура	−50…+50 °C
Допустимая температура жил при длительной эксплуатации	до +70 °C
Максимальная температура жил при коротком замыкании	до +160 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7,5–10 наружных диаметров
Срок службы	не менее 30 лет

Назначение

АсВБбШвнг-LS применяется для передачи и распределения электрической энергии в стационарных электрических сетях напряжением 0,66–1 кВ.
Кабель используется:

для прокладки в земле и траншеях;
в кабельных каналах, тоннелях и коллекторах;
на промышленных, производственных и инфраструктурных объектах;
для прокладки на открытом воздухе при необходимости механической защиты;
для подключения стационарного электрооборудования;
при групповой прокладке кабельных линий на объектах с повышенными требованиями к пожарной безопасности.

Благодаря стальной броне АсВБбШвнг-LS обеспечивает повышенную защиту от механических повреждений; исполнение нг-LS ограничивает распространение горения и снижает образование дыма и газообразных продуктов при пожаре. Поэтому кабель подходит для применения на объектах, где одновременно требуются механическая прочность и повышенные требования к пожарной безопасности.
