КТМСФЭ

Кабель КТМСФЭ

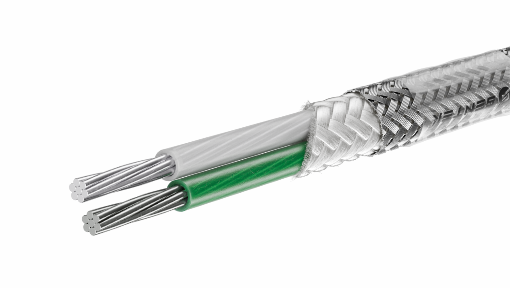

Кабель КТМСФЭ — термопарный экранированный кабель с многопроволочными токопроводящими жилами из пары термоэлектродных сплавов. Жилы имеют изоляцию из фторопласта, общая оболочка выполнена из стеклонити; снаружи предусмотрен экран из нержавеющей стали или лужёной меди.

Кабель предназначен для передачи термоэлектрических сигналов от термопар к измерительным приборам, контроллерам и системам автоматизации. Применяется в системах измерения и контроля температуры в промышленных установках.

Расшифровка

К — кабель;
Т — термопарный;
М — многопроволочные жилы;
С — оболочка из стеклонити;
Ф — изоляция жил из фторопласта;
Э — экранированное исполнение.

Конструкция

Токопроводящие жилы — многопроволочные; выполнены из пары термоэлектродных сплавов.
Материал жил — ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК; конкретная пара сплавов зависит от исполнения.
Изоляция жил — из фторопласта.
Наружная оболочка — из стеклонити.
Наружный экран — из нержавеющей стали или лужёной меди.

Технические характеристики

Тип кабеля	термопарный, экранированный
Конструкция жил	многопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0,5; 1,5 мм²
Количество жил	2 - 12
Материал изоляции жил	фторопласт
Материал наружной оболочки	стеклонить
Материал наружного экрана	нержавеющая сталь или лужёная медь
Диапазон рабочих температур	−50…+200 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КТМСФЭ применяется для подключения термопар и передачи термоэлектрических сигналов к измерительным приборам, контроллерам и системам автоматизации. Используется в составе систем измерения, контроля и регулирования температуры в промышленных технологических процессах.
Кабель используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для передачи сигналов от температурных датчиков.
В лабораторном и испытательном оборудовании, оснащённом термопарами.
Для подключения температурных датчиков к системам регистрации и сбора данных.
В измерительных линиях, где требуется экранирование кабеля и защита сигнала от внешних воздействий.

Изоляция жил из фторопласта и оболочка из стеклонити обеспечивают конструктивную защиту кабеля при эксплуатации в пределах установленного температурного диапазона. Наружный экран из нержавеющей стали или лужёной меди обеспечивает дополнительную защиту от внешних электромагнитных помех. При выборе кабеля необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, температуру эксплуатации и условия монтажа.
