ПТВВЭ

Провод ПТВВЭ

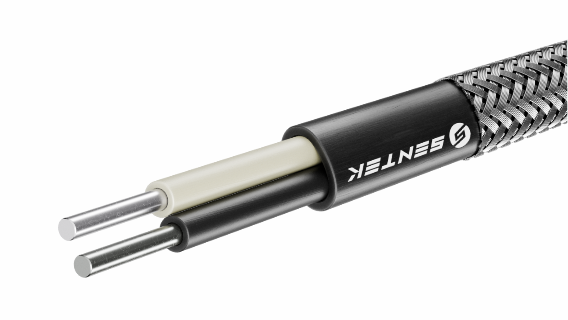

Провод ПТВВЭ — термоэлектродный провод с однопроволочными токопроводящими жилами, изоляцией из поливинилхлоридного (ПВХ) пластиката, наружной оболочкой из ПВХ и внешним экраном из нержавеющей стали или лужёной меди. Предназначен для подключения термопар и передачи термоэлектрических сигналов к измерительным приборам и системам автоматизации.

Расшифровка

П — провод;
Т — термоэлектродный;
В — изоляция токопроводящих жил из поливинилхлоридного пластиката;
В — наружная оболочка из поливинилхлоридного пластиката;
Э — наличие наружного экрана.

Конструкция

Токопроводящие жилы — однопроволочные, изготовленные из пары термоэлектродных сплавов.
Изоляция жил — поливинилхлоридный пластикат.
Наружная оболочка — поливинилхлоридный пластикат.
Экран — наружный, из нержавеющей стали или лужёной меди.

Технические характеристики

Тип провода	термоэлектродный, экранированный
Модификации	ПТВВт, ПТВВнг(А), ПТВВнг(А)-LS
Конструкция жил	однопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2
Материал изоляции жил	ПВХ пластикат
Материал наружной оболочки	ПВХ пластикат
Материал экрана	наружный из нержавеющей проволоки
Диапазон рабочих температур	-40º С до +70º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТВВЭ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Наружный экран помогает снизить влияние электромагнитных помех на передаваемый сигнал.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В условиях, где требуется экранирование сигнальной линии от внешних электромагнитных помех.

При выборе провода следует учитывать тип термопары, соответствие термоэлектродных сплавов, сечение жил, условия прокладки и температурный режим эксплуатации.
