Кабель СБЗПу

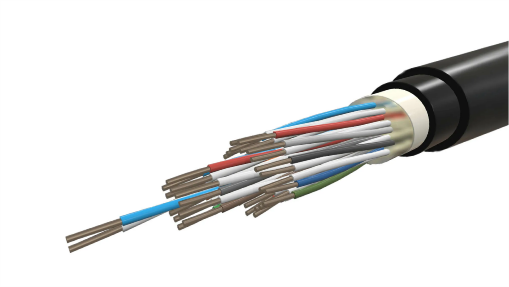

Кабель СБЗПу — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией, гидрофобным заполнением сердечника и утолщённой полиэтиленовой оболочкой. Кабель предназначен для систем сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Гидрофобное заполнение повышает влагостойкость кабеля и защищает сердечник от проникновения влаги.

Расшифровка

СБ — Сигнально-блокировочный кабель;
З — Гидрофобное заполнение сердечника;
П — Полиэтиленовая оболочка;
у — Утолщённая оболочка.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен; номинальная толщина 0,45 мм;
Скрутка — Одиночные изолированные жилы или пары жил, скрученные в пучок или сердечник;
Гидрофобное заполнение — Специальный влагостойкий состав, заполняющий свободное пространство сердечника;
Поясная изоляция — Полиэтилентерефталатная, полиамидная, полиэтиленовая, бумажная или ПВХ-лента; допускается экструдированная изоляция из ПВХ-пластиката;
Экран — Алюминиевая лента с медной контактной проволокой; предусматривается по согласованию с заказчиком;
Наружная оболочка — Утолщённая полиэтиленовая; для кабеля СБЗПу суммарная толщина внутренней и наружной оболочек определяется конструкцией кабеля, при этом наружная оболочка должна иметь толщину не менее 1,5 мм;
Броня — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,9; 1,0 мм
Количество жил	3–61; стандартный ряд — 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 33, 37, 42, 48, 61
Количество пар	3–30; стандартный ряд — 3, 4, 7, 10, 12, 14, 19, 24, 27, 30
Материал изоляции	Полиэтилен
Материал оболочки	Полиэтилен
Гидрофобное заполнение	Присутствует
Броня	Отсутствует
Рабочая температура	−50…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	7 наружных диаметров
Строительная длина	не менее 300 м
Электрическое сопротивление жилы при +20 °C	не более 28,8 Ом/км для Ø0,9 мм; не более 23,3 Ом/км для Ø1,0 мм
Срок службы	не менее 17 лет

Назначение

СБЗПу применяется для передачи электрических сигналов и подключения цепей сигнализации, централизации, блокировки и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств железнодорожной сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах пожарной сигнализации и автоматики;
для стационарной прокладки в земле и пластмассовых трубопроводах;
в кабельных каналах и других защищённых местах;
на объектах железнодорожной инфраструктуры, промышленных и энергетических объектах;
в условиях повышенной влажности и воздействия грунтовых вод;
при прокладке в местах, где требуется повышенная защита сердечника от проникновения влаги.

Благодаря гидрофобному заполнению СБЗПу повышает влагостойкость сердечника и защищает изоляцию жил от проникновения влаги; утолщённая полиэтиленовая оболочка обеспечивает дополнительную защиту кабеля при подземной прокладке и прокладке в пластмассовых трубопроводах.
