КТСФЭ

Кабель КТСФЭ

КТСФЭ — термопарный экранированный кабель, предназначенный для передачи термоэлектрического сигнала и подключения термоэлектрических преобразователей (термопар) к измерительным приборам и системам автоматизации. Кабель имеет термоэлектродные жилы, изоляцию из стеклонити и фторопластовую оболочку. Экранирование обеспечивает защиту сигнала от внешних электромагнитных помех.

Расшифровка

К — кабель;
Т — термопарный;
С — изоляция из стеклонити;
Ф — фторопластовая оболочка;
Э — экранированное исполнение.

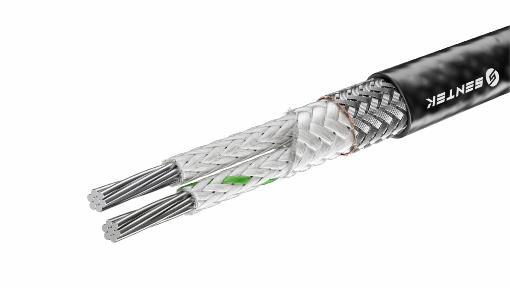

Конструкция

Токопроводящие жилы — термоэлектродные проволоки из сплавов, соответствующих типу термопары.
Изоляция жил — стеклонить.
Оболочка — фторопласт.
Экран — медная проволока.
Исполнение — двухжильный термопарный кабель.

Технические характеристики

Тип кабеля	термопарный, многожильный, экранированный
Конструкция жил	многопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Сечение жил	0.2 - 2.5 мм²
Количество жил	2 - 12
Материал изоляции жил	стеклонить
Материал наружной оболочки	фторопласт
Материал экрана	из лужёной меди
Диапазон рабочих температур	−50…+200 °C
Срок службы	определяется документацией производителя

Назначение

Кабель КТСФЭ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Используется в качестве удлинительного провода для термопар, а также при изготовлении термоэлектрических преобразователей.
Кабель используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В технологических установках, где необходима надёжная передача термоэлектрического сигнала.

Изоляция из стеклонити и фторопласта обеспечивает защиту токопроводящих жил при эксплуатации в установленном температурном диапазоне. Экранированная конструкция помогает снизить влияние внешних электромагнитных помех. При выборе кабеля необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил и условия эксплуатации.
