ПТГВВЭ

Провод ПТГВВЭ

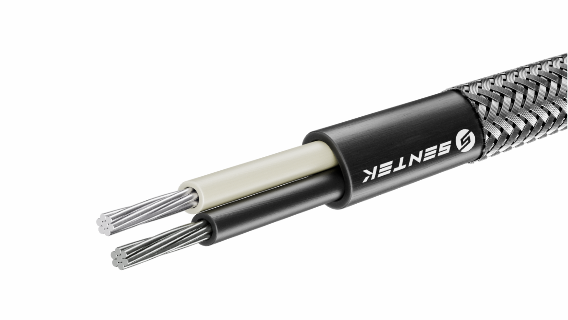

Провод ПТГВВЭ — гибкий термоэлектродный провод с многопроволочными токопроводящими жилами, ПВХ-изоляцией, наружной ПВХ-оболочкой и внешним экраном из нержавеющей стали или лужёной меди. Предназначен для подключения термопар к измерительным приборам и передачи температурных сигналов в системах контроля и автоматизации.

Расшифровка

П — провод;
Т — термоэлектродный;
Г — гибкие многопроволочные токопроводящие жилы;
В — изоляция токопроводящих жил из поливинилхлоридного пластиката;
В — наружная оболочка из поливинилхлоридного пластиката;
Э — наличие наружного экрана для защиты от электромагнитных помех.

Конструкция

Токопроводящие жилы — многопроволочные, изготовленные из пары термоэлектродных сплавов.
Изоляция жил — поливинилхлоридный пластикат.
Наружная оболочка — поливинилхлоридный пластикат.
Экран — наружный, из нержавеющей стали или лужёной меди.

Технические характеристики

Тип провода	термоэлектродный, гибкий, экранированный
Модификации	ПТГВВЭт, ПТГВВЭнг(А), ПТГВВЭнг(А)-LS
Конструкция жил	многопроволочные
Материал токопроводящих жил	пара термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ЖК, НН, ПП, ПР, МКн, ХКн
Сечение жил	0.2 - 2.5 мм²
Количество жил	2
Материал изоляции жил	ПВХ пластикат
Материал наружной оболочки	ПВХ пластикат
Материал экрана	из нержавеющей стали
Диапазон рабочих температур	-40º С до +70º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТГВВЭ применяется для подключения термопар, передачи термоэлектрических сигналов и соединения температурных датчиков с измерительными приборами, контроллерами и системами автоматизации. Гибкие многопроволочные жилы упрощают монтаж, а экран помогает снизить влияние внешних электромагнитных помех.
Провод используется:

Для подключения термопар к измерительным приборам и контроллерам.
В системах промышленной автоматики и контроля технологических процессов.
На промышленных предприятиях для измерения температуры оборудования и производственных установок.
В энергетике и теплоэнергетике для контроля температурных параметров оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В лабораторном и испытательном оборудовании для измерения и регистрации температуры.
Для удлинения линий подключения термопар и передачи сигналов к системам сбора данных.
В местах, где требуются гибкость провода и защита сигнальной линии от электромагнитных помех.

При выборе провода необходимо учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил, условия прокладки и температурный режим эксплуатации.
